Diyotlar - Doğrultucular - Diziler

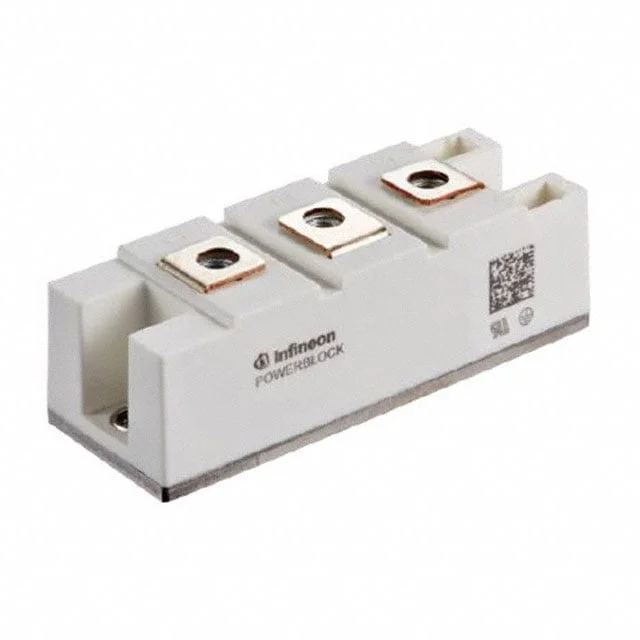

DD180N18SHPSA1
MODULE DIODE THY PB34SB-1
- Üretici
- Rochester Electronics
- Paket/Kılıf
- Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- DD180N18SHPSA1
DD180N18SHPSA1 Hakkında
DD180N18SHPSA1, Rochester Electronics tarafından üretilen bir thyristor diyot modülüdür. PB34SB-1 paket standardında sunulan bu komponent, 1800V ters gerilim dayanımı ve 226A ortalama doğrultulmuş akım kapasitesi ile güç uygulamalarında kullanılır. 1 çift seri bağlı diyot konfigürasyonuna sahip olan modül, -40°C ile 135°C arasında çalışabilir. Chassis montajı için tasarlanmış bu standart recovery diyotu, endüstriyel doğrultma ve güç dönüşüm devrelerinde yer alır. Şu anda üretim dışı (Obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 226A |
| Current - Reverse Leakage @ Vr | 1 mA @ 1800 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -40°C ~ 135°C |
| Package / Case | Module |
| Part Status | Obsolete |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | BG-PB34SB-1 |
| Voltage - DC Reverse (Vr) (Max) | 1800 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
