Diyotlar - Doğrultucular - Diziler

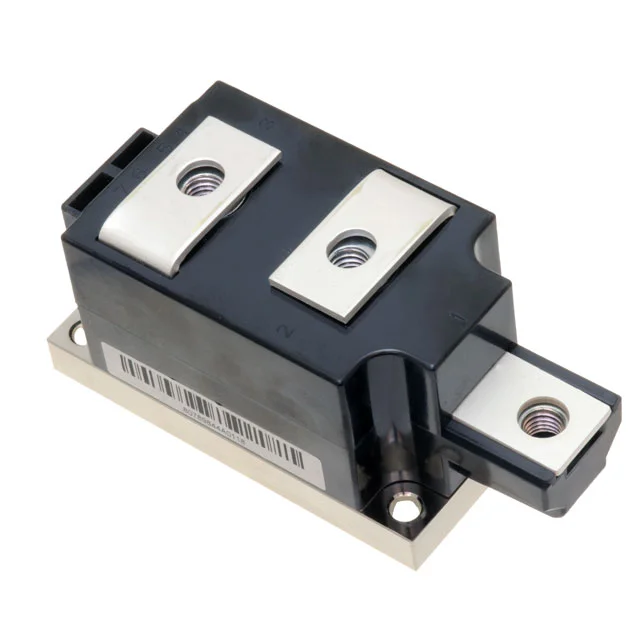

DD175N34KHPSA1
DIODE MODULE GP 3400V 223A
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- DD175N34KHPSA1
DD175N34KHPSA1 Hakkında
DD175N34KHPSA1, Infineon Technologies tarafından üretilen yüksek voltaj doğrultucu diyot modülüdür. Chassis mount tipinde bu komponent, 3400V ters voltaj kapasitesi ile güç uygulamalarında kullanılan bir diyot çiftinden oluşmaktadır. 223A ortalama doğrultucu akımı ve 2.05V ön voltajı ile transformatör sekonder çıkışlarını DC'ye dönüştürmede, inverter devrelerde ve endüstriyel güç kaynağı uygulamalarında tercih edilir. -40°C ile 150°C arasında çalışma sıcaklığı aralığında stabil performans sunmaktadır. Standard recovery karakteristiği ile 500ns'nin üzerinde recovery time değerine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 223A |
| Current - Reverse Leakage @ Vr | 20 mA @ 3400 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | Module |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | Module |
| Voltage - DC Reverse (Vr) (Max) | 3400 V |
| Voltage - Forward (Vf) (Max) @ If | 2.05 V @ 600 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
