Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

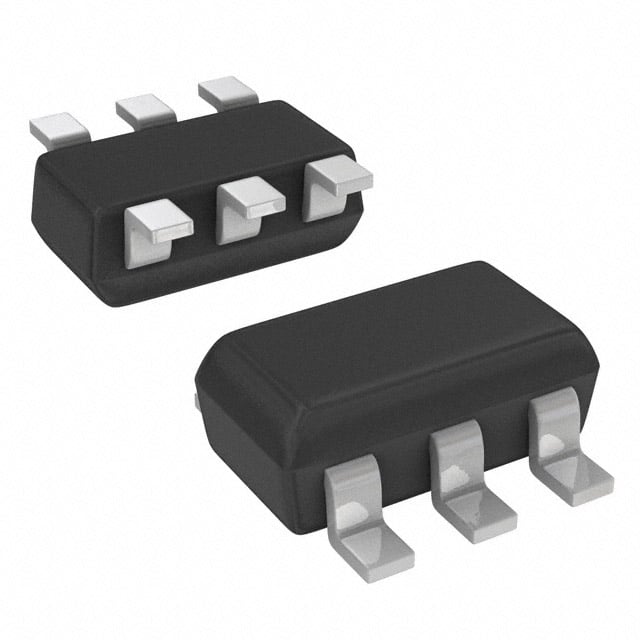

DCX144EK-7-F
TRANS NPN/PNP PREBIAS 0.3W SC74R
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- SC-74
- Seri / Aile Numarası
- DCX144EK
DCX144EK-7-F Hakkında
DCX144EK-7-F, Diodes Incorporated tarafından üretilen dual ön beslemeli transistör dizisidir. Tek entegre içinde 1 adet NPN ve 1 adet PNP transistör barındırır. SC-74 (SOT-457) yüzey montajlı paketinde sunulan bu komponent, 100mA maksimum collector akımı ve 250MHz transition frekansı ile çalışır. 47kΩ base ve emitter-base dirençleri ile ön beslemeli yapılandırması sayesinde, sinyal şekillendirme, seviye kaydırma ve switch uygulamalarında kullanılır. Maksimum 300mW güç yeteneği ve 50V collector-emitter gerilimi ile çeşitli analog ve dijital devre tasarımlarında yer alabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 68 @ 5mA, 5V |
| Frequency - Transition | 250MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-74, SOT-457 |
| Part Status | Obsolete |
| Power - Max | 300mW |
| Resistor - Base (R1) | 47kOhms |
| Resistor - Emitter Base (R2) | 47kOhms |
| Supplier Device Package | SC-74R |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
