Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

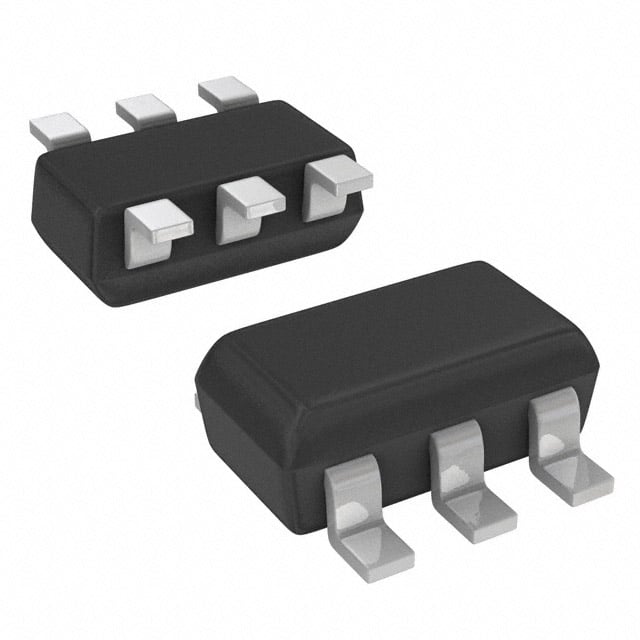

DCX143TK-7-F
TRANS NPN/PNP PREBIAS 0.3W SC74R
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- SC-74
- Seri / Aile Numarası
- DCX143TK
DCX143TK-7-F Hakkında
DCX143TK-7-F, Diodes Incorporated tarafından üretilen ön beslemeli (pre-biased) dual transistör dizisidir. Bir NPN ve bir PNP transistörden oluşan bu bileşen, SC-74 (SOT-457) yüzey montaj paketinde sunulmaktadır. 100mA maksimum kollektör akımı, 250MHz geçiş frekansı ve 300mW güç kapasitesi ile işaretlenmiştir. 4.7kΩ base direnci ile entegre edilen yapı, sinyal kuvvetlendirme, anahtarlama ve lojik uygulamalarında kullanılır. 50V maksimum collector-emitter breakdown voltajı ile düşük voltajlı endüstriyel ve tüketici elektronikleri tasarımlarına uygundur. Ön beslemeli konfigürasyonu sayesinde harici bias dirençlerine gerek olmaksızın hızlı prototipling ve tasarım basitleştirilmesine olanak tanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 1mA, 5V |
| Frequency - Transition | 250MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-74, SOT-457 |
| Part Status | Obsolete |
| Power - Max | 300mW |
| Resistor - Base (R1) | 4.7kOhms |
| Supplier Device Package | SC-74R |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 250µA, 2.5mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
