Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

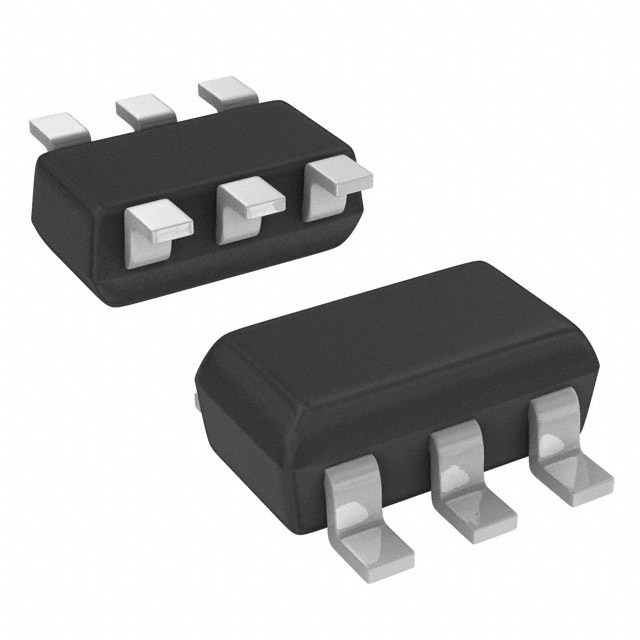

DCX124EK-7-F
TRANS NPN/PNP PREBIAS 0.3W SC74R
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- SC-74
- Seri / Aile Numarası
- DCX124EK
DCX124EK-7-F Hakkında
DCX124EK-7-F, Diodes Incorporated tarafından üretilen ön beslemeli (pre-biased) dual transistör dizisidir. Tek bir pakette 1 adet NPN ve 1 adet PNP transistörü içerir ve entegre dirençler ile yapılandırılmıştır. SC-74 (SOT-457) yüzey montaj paketinde sunulan bu bileşen, 300mW maksimum güç seviyesinde çalışabilir. 100mA maksimum kolektör akımı ve 250MHz transition frequency ile hızlı anahtarlama uygulamalarında kullanılabilir. Ön beslemeli yapısı sayesinde harici biasing dirençleri gerektirmez ve kompakt devre tasarımlarında yer kazandırır. Ses amplifikatörleri, lojik seviye çevirici devreleri ve düşük güç sürücü uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 5V |
| Frequency - Transition | 250MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-74, SOT-457 |
| Part Status | Active |
| Power - Max | 300mW |
| Resistor - Base (R1) | 22kOhms |
| Resistor - Emitter Base (R2) | 22kOhms |
| Supplier Device Package | SC-74R |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
