Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

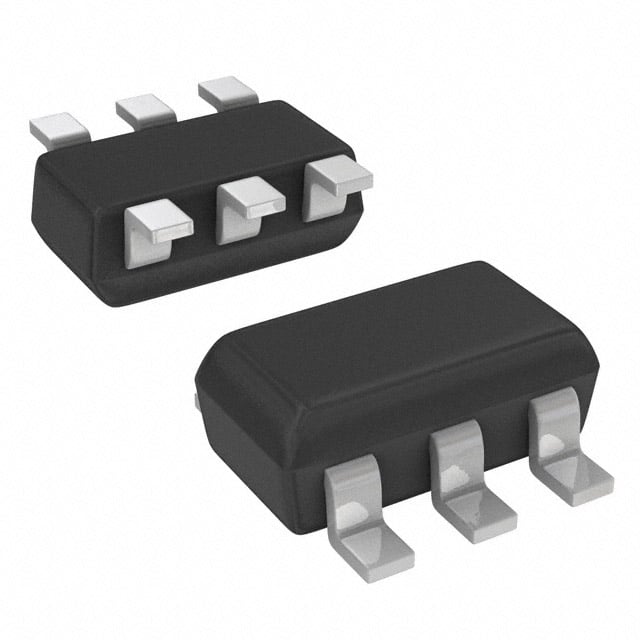

DCX123JK-7-F
TRANS NPN/PNP PREBIAS 0.3W SC74R
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- SC-74
- Seri / Aile Numarası
- DCX123JK
DCX123JK-7-F Hakkında
DCX123JK-7-F, Diodes Incorporated tarafından üretilen ön beslemeli (pre-biased) dual BJT transistör dizisidir. Bir NPN ve bir PNP transistöründen oluşan bu komponent, 300mW güç kapasitesi ve 50V Vce(br) breakdown voltajı ile çalışır. Maksimum 100mA kollektör akımı, 250MHz transition frequency ve 80 minimum hFE (10mA, 5V'da) özelliklerine sahiptir. Entegre base ve emitter dirençleri (2.2kΩ ve 47kΩ) ile doğrudan sürü uygulamalarında kullanılabilir. SC-74 (SOT-457) yüzey montajlı paket tasarımı, daha kompakt ve verimli PCB düzeni sağlar. Sinyal anahtarlaması, amplifikasyon ve lojik seviyeleme uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 10mA, 5V |
| Frequency - Transition | 250MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-74, SOT-457 |
| Part Status | Active |
| Power - Max | 300mW |
| Resistor - Base (R1) | 2.2kOhms |
| Resistor - Emitter Base (R2) | 47kOhms |
| Supplier Device Package | SC-74R |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 250µA, 5mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
