Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

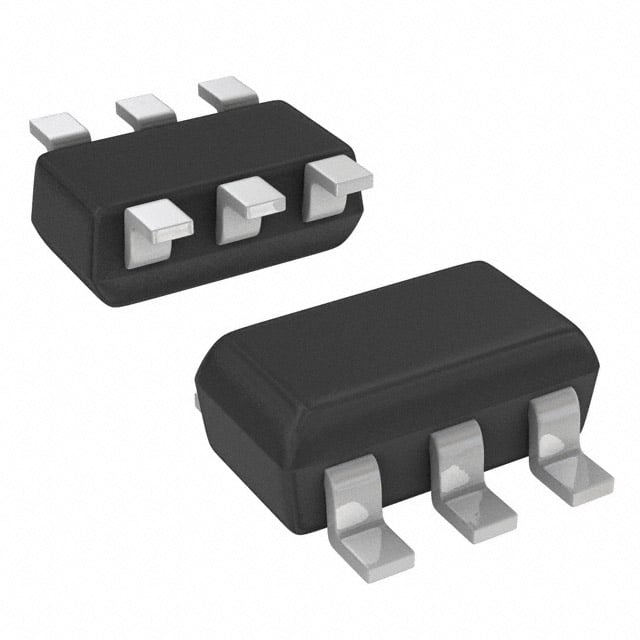

DCX115EK-7-F
TRANS NPN/PNP PREBIAS 0.3W SC74R
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- SC-74
- Seri / Aile Numarası
- DCX115EK
DCX115EK-7-F Hakkında
DCX115EK-7-F, Diodes Incorporated tarafından üretilen ön beslemeli (pre-biased) dual transistör dizisidir. Bir NPN ve bir PNP transistörü içeren bu bileşen, SC-74 (SOT-457) yüzeye monte paketinde sunulmaktadır. Maksimum 100mA kolektör akımı ve 250MHz transition frekansı ile sinyal anahtarlama ve amplifikasyon uygulamalarında kullanılır. 50V VCEO breakdown voltajı ve 300mW maksimum güç sınırlaması ile logic seviyeleri kontrolü, sürücü devreler ve düşük güçlü sinyal işleme uygulamalarında tercih edilir. Dahili base rezistörleri sayesinde harici biyaslama direnci gerektirmez.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 82 @ 5mA, 5V |
| Frequency - Transition | 250MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-74, SOT-457 |
| Part Status | Active |
| Power - Max | 300mW |
| Resistor - Base (R1) | 100kOhms |
| Resistor - Emitter Base (R2) | 100kOhms |
| Supplier Device Package | SC-74R |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 250µA, 5mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
