Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

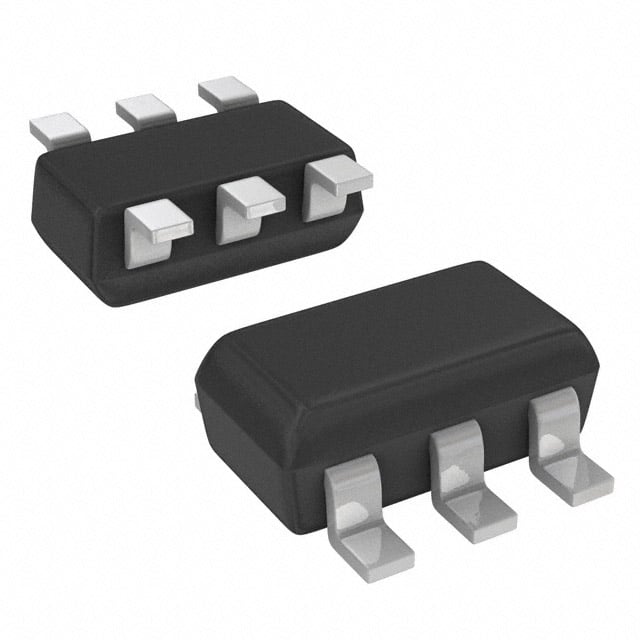

DCX114YK-7-F
TRANS NPN/PNP PREBIAS 0.3W SC74R
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- SC-74
- Seri / Aile Numarası
- DCX114YK
DCX114YK-7-F Hakkında
DCX114YK-7-F, Diodes Incorporated tarafından üretilen ön beslemeli dual transistör dizisidir. Tek pakette bir NPN ve bir PNP transistör barındırır. SC-74 (SOT-457) yüzey montaj paketinde sunulan bu komponent, 100mA maksimum kollektör akımı ve 250MHz transition frekansı ile çalışır. 50V breakdown voltajı ve 300mW güç kapasitesi ile tasarlanmıştır. Ön beslemeli yapısı sayesinde hızlı anahtarlama uygulamalarında, ses ve sinyal işleme devrelerinde, impedans eşitleme ve seviye kaydırma uygulamalarında kullanılır. 10kΩ ve 47kΩ dahili dirençler ile entegre edilmiştir. Parça şu anda üretim dışıdır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 68 @ 10mA, 5V |
| Frequency - Transition | 250MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-74, SOT-457 |
| Part Status | Obsolete |
| Power - Max | 300mW |
| Resistor - Base (R1) | 10kOhms |
| Resistor - Emitter Base (R2) | 47kOhms |
| Supplier Device Package | SC-74R |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 250µA, 5mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
