Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

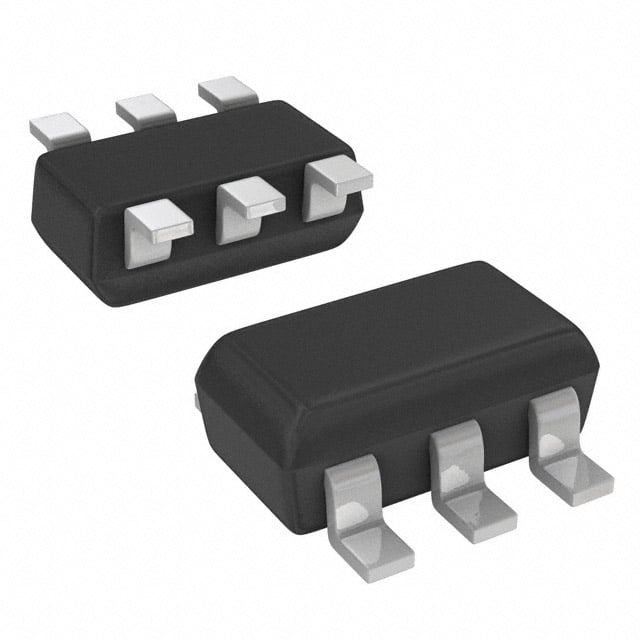

DCX114TK-7-F
TRANS NPN/PNP PREBIAS 0.3W SC74R
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- SC-74
- Seri / Aile Numarası
- DCX114
DCX114TK-7-F Hakkında
DCX114TK-7-F, Diodes Incorporated tarafından üretilen ön beslemeli (pre-biased) dual transistör dizisidir. Bir NPN ve bir PNP transistörü içeren bu bileşen, SC-74 (SOT-457) yüzey montaj paketinde sunulur. 100mA maksimum kolektör akımı ve 250MHz transition frequency ile çalışır. Entegre 10kOhms base direnci sayesinde harici bias devre elemanlarına gerek duymadan kullanılabilir. 300mW maksimum güç tüketimi ve 50V collector-emitter breakdown voltajı ile tasarlanmıştır. Anahtarlama uygulamaları, sinyal amplifikasyonu, lojik seviyeleri dönüştürme ve düşük sinyal işleme devrelerinde yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 1mA, 5V |
| Frequency - Transition | 250MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-74, SOT-457 |
| Part Status | Active |
| Power - Max | 300mW |
| Resistor - Base (R1) | 10kOhms |
| Supplier Device Package | SC-74R |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 100µA, 1mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
