Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

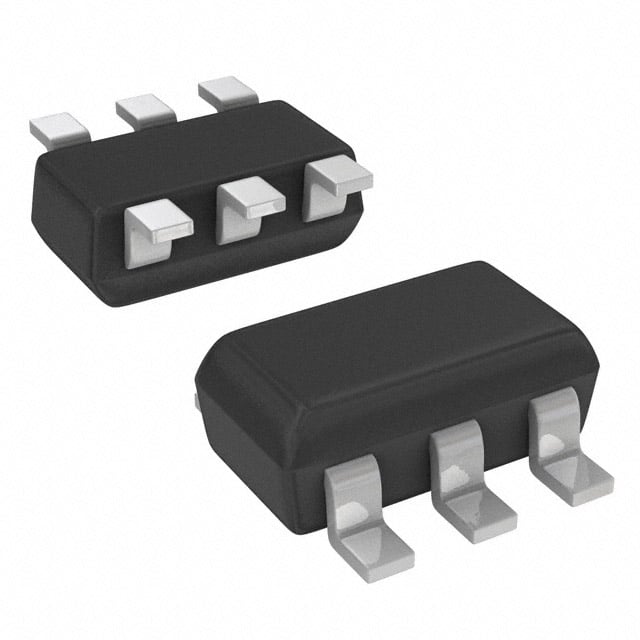

DCX114EK-7-F
TRANS NPN/PNP PREBIAS 0.3W SC74R
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- SC-74
- Seri / Aile Numarası
- DCX114EK
DCX114EK-7-F Hakkında
DCX114EK-7-F, Diodes Incorporated tarafından üretilen ön beslemeli (pre-biased) transistör dizisidir. Tek bir pakette 1 NPN ve 1 PNP transistörü barındırır. 300mW güç kapasitesi ile düşük ve orta seviye sinyal uygulamalarında kullanılır. 10kΩ taban ve emitter-taban dirençleri ile donatılmış olan bileşen, geçiş frekansı 250MHz'dir. SC-74 SMD paketi ile kompakt tasarımlara uygun olup, anahtarlama devreleri, sinyal yönetimi ve lojik seviyelendirme uygulamalarında tercih edilir. 50V Vce Breakdown voltajı ve 100mA maksimum kollektör akımı kapasitesi ile standart endüstriyel kullanımları destekler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 5mA, 5V |
| Frequency - Transition | 250MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-74, SOT-457 |
| Part Status | Active |
| Power - Max | 300mW |
| Resistor - Base (R1) | 10kOhms |
| Resistor - Emitter Base (R2) | 10kOhms |
| Supplier Device Package | SC-74R |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
