Diyotlar - Doğrultucular - Diziler

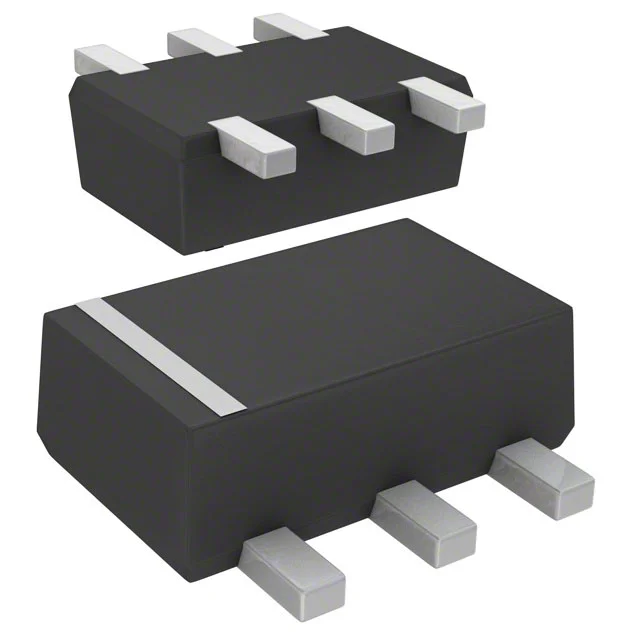

DB6J316K0R
DIODE ARRAY SCHOTTKY 30V SMINI6
- Üretici
- Panasonic
- Paket/Kılıf
- 6-SMD
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- DB6J316K0
DB6J316K0R Hakkında
DB6J316K0R, Panasonic tarafından üretilen 3 bağımsız Schottky diyot dizisidir. SMini6 yüzey montaj paketi ile sunulan bu bileşen, 30V ters voltaj yeteneğine sahiptir. Her diyot maksimum 100mA ortalama doğrultma akımı ve 550mV ön yönlü voltaj düşümü ile çalışır. Düşük sıcaklık katsayısı ve hızlı anahtarlama karakteristikleri (800 ps recovery time) sayesinde güç dönüştürme, ses amplifikatörleri ve düşük voltaj devrelerinde kullanılmaya uygundur. 125°C maksimum çalışma sıcaklığında güvenilir performans sunar. Reverse leakage akımı 30V'da 15µA ile sınırlandırılmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 100mA |
| Current - Reverse Leakage @ Vr | 15 µA @ 30 V |
| Diode Configuration | 3 Independent |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 125°C (Max) |
| Package / Case | 6-SMD, Flat Leads |
| Part Status | Market |
| Reverse Recovery Time (trr) | 800 ps |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | SMini6-F3-B |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 550 mV @ 100 mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
