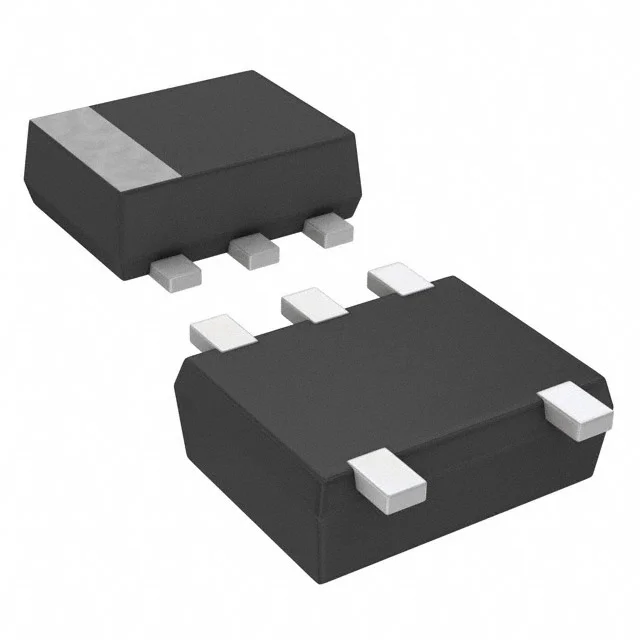

DB5S308K0R
DIODE ARRAY SCHOTTKY 30V SSMINI5
- Üretici
- Panasonic
- Paket/Kılıf
- SOT-665
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- DB5S308K0R
DB5S308K0R Hakkında
Panasonic DB5S308K0R, 30V nominal ters voltaj ile tasarlanmış 2 bağımsız Schottky diyot dizisidir. Surface mount SOT-665 (SSMini5) paketinde sunulan bu komponent, ortalama doğrultulmuş akımı diyot başına 100mA olan ve maksimum ileri voltajı 420mV @ 100mA olan hızlı anahtarlama diyodudur. 1,3ns ters kurtarma süresi ile güç kaynakları, DC-DC dönüştürücüler, rectifier uygulamaları ve anahtarlamalı güç devreleri için uygundur. 125°C maksimum kavşak sıcaklığında çalışır ve 120µA @ 30V ters kaçak akımı belirtilmiştir. Kompakt boyutu ve düşük voltaj düşüşü ile yüksek yoğunluk PCB tasarımlarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 100mA |
| Current - Reverse Leakage @ Vr | 120 µA @ 30 V |
| Diode Configuration | 2 Independent |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 125°C (Max) |
| Package / Case | SOT-665 |
| Part Status | Market |
| Reverse Recovery Time (trr) | 1.3 ns |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | SSMini5-F4-B |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 420 mV @ 100 mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
