Diyotlar - Doğrultucular - Tekil

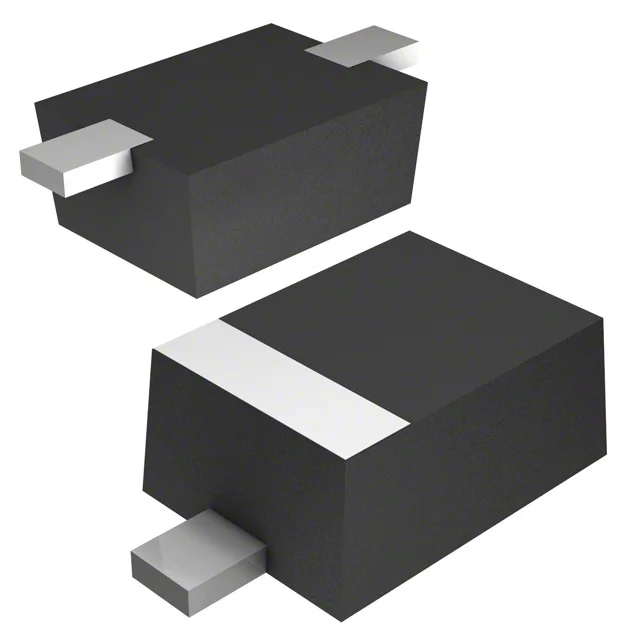

DB2J31000L
DIODE SCHOTTKY 30V 200MA SMINI2
- Üretici
- Panasonic
- Paket/Kılıf
- SC-90
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- DB2J31000L
DB2J31000L Hakkında
DB2J31000L, Panasonic tarafından üretilen bir Schottky doğrultma diyotudur. SC-90 (SOD-323F) SMD paketinde sunulan bu bileşen, maksimum 30V ters voltaj ve 200mA ortalama doğrultulmuş akım kapasitesine sahiptir. 470mV maksimum ileri voltaj düşümü ve 1.6ns hızlı reverse recovery time ile düşük güç uygulamalarında kullanılır. 4.5pF kapasitans (10V, 1MHz) ve 200µA ters kaçak akımı özellikleri ile anahtarlama devreleri, güç yönetimi, LED sürücüleri ve diğer DC-DC dönüştürücü uygulamalarında tercih edilir. Jüksiyon sıcaklığı maksimum 125°C'dir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 4.5pF @ 10V, 1MHz |
| Current - Average Rectified (Io) | 200mA |
| Current - Reverse Leakage @ Vr | 200 µA @ 30 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 125°C (Max) |
| Package / Case | SC-90, SOD-323F |
| Part Status | Market |
| Reverse Recovery Time (trr) | 1.6 ns |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | SMini2-F5-B |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 470 mV @ 200 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
