Diyotlar - Doğrultucular - Tekil

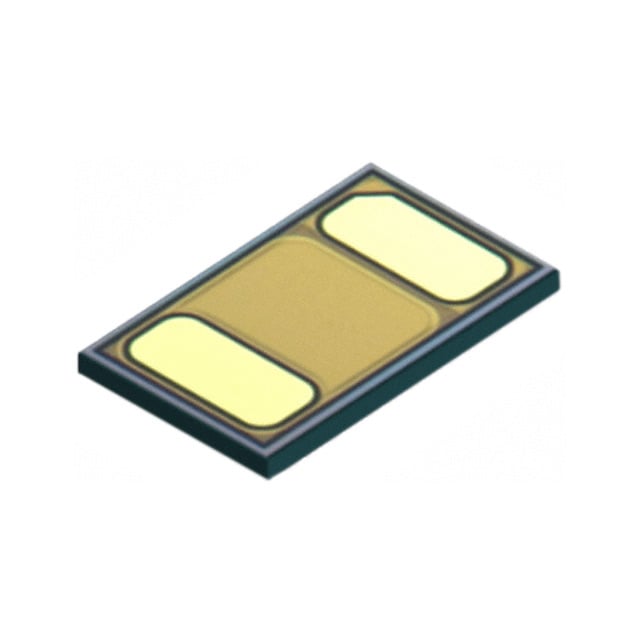

DB2G60800L1
CSP SCHOTTKY BARRIER DIODE
- Üretici
- Panasonic
- Paket/Kılıf
- 0402 (1005 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- DB2G60800L1
DB2G60800L1 Hakkında
DB2G60800L1, Panasonic tarafından üretilen Schottky barrier diyottur. 0402 (1005 Metric) SMD paketinde sunulan bu bileşen, hızlı anahtarlama uygulamaları için tasarlanmıştır. 60V maksimum ters voltaj ve 1A ortalama doğrultulu akım kapasitesine sahiptir. 6.6ns ters kurtarma süresi (trr) ile düşük anahtarlama kayıpları sağlar. Maksimum 680mV ileri voltaj düşümü (1A'de) karakteristik gösterir. 150°C maksimum jonksiyon sıcaklığı ve 40µA ters sızıntı akımı (60V'de) ile stabil çalışma sunar. Power management, anahtarlama güç kaynakları, DC-DC konvertörler ve hızlı diyot uygulamalarında kullanılan bu komponent, parasitik kapasite (20pF @ 10V, 1MHz) ile kompakt tasarımları destekler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 20pF @ 10V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 40 µA @ 60 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 150°C (Max) |
| Package / Case | 0402 (1005 Metric) |
| Part Status | Market |
| Reverse Recovery Time (trr) | 6.6 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DCSP1006010-N1 |
| Voltage - DC Reverse (Vr) (Max) | 60 V |
| Voltage - Forward (Vf) (Max) @ If | 680 mV @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
