Diyotlar - Doğrultucular - Tekil

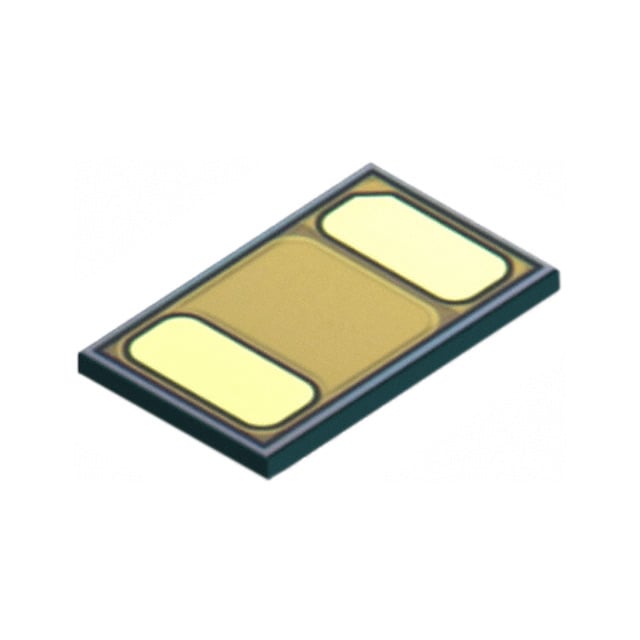

DB2G42900L1
DIODE SCHOTTKY 40V 1A 0402
- Üretici
- Panasonic
- Paket/Kılıf
- 0402 (1005 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- DB2G42900L
DB2G42900L1 Hakkında
Panasonic DB2G42900L1, 40V 1A Schottky doğrultucu diyottur. 0402 (1005 Metric) yüzey montajlı paket içinde sunulan bu bileşen, hızlı anahtarlama uygulamalarında kullanılır. 520 mV maksimum forward voltajı ve 8.8 ns reverse recovery time değerleriyle düşük kayıplı güç dönüştürme devrelerinde, anahtarlama kaynakları, DC-DC konvertörleri, güç yönetimi modülleri ve anahtarlamalı regülatörlerde tercih edilir. 150°C maksimum junction sıcaklığında çalışabilen, 150 µA reverse leakage akımı özelliğine sahip bu fast recovery diyotu, 200mA üzeri akımlarda 500ns'nin altında geri kazanım süresi gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 28pF @ 10V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 150 µA @ 40 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 150°C (Max) |
| Package / Case | 0402 (1005 Metric) |
| Part Status | Market |
| Reverse Recovery Time (trr) | 8.8 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | 0402 (1005 Metric) |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 520 mV @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
