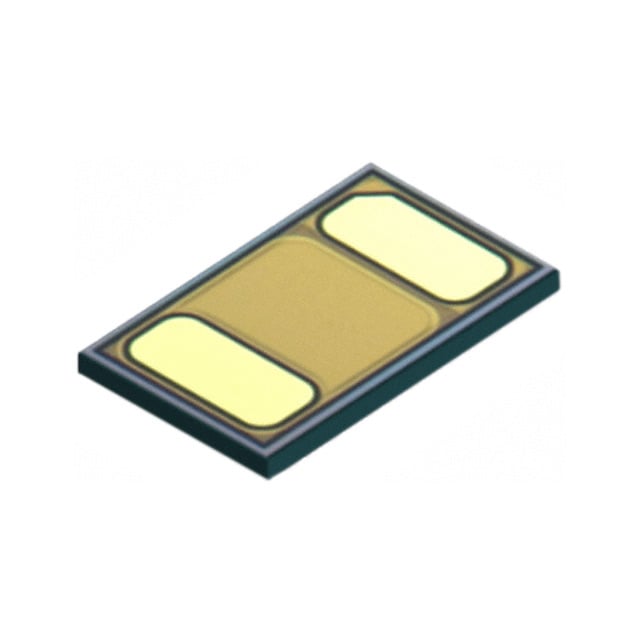

DB2G32600L1
DIODE SCHOTTKY 30V 1A 0402
- Üretici
- Panasonic
- Paket/Kılıf
- 0402 (1005 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- DB2G32600L
DB2G32600L1 Hakkında
Panasonic DB2G32600L1, 30V/1A Schottky doğrultma diyotudur. 0402 (1005 Metric) SMD paketinde sunulan bu bileşen, hızlı anahtarlama uygulamalarında kullanılır. 440mV forward voltaj ve 900µA reverse leakage akımı karakteristiği ile güç kaynakları, DC-DC dönüştürücüler ve anahtarlamalı elektrik devreleri tasarımlarında yer alır. 150°C maksimum junction sıcaklığında çalışabilir ve 10ns reverse recovery time ile hızlı anahtarlama gerektiren uygulamalara uygundur. Surface mount montajı sayesinde kompakt PCB tasarımlarına entegre edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 32pF @ 10V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 900 µA @ 30 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 150°C (Max) |
| Package / Case | 0402 (1005 Metric) |
| Part Status | Market |
| Reverse Recovery Time (trr) | 10 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | 0402 (1005 Metric) |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 440 mV @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
