Diyotlar - Doğrultucular - Tekil

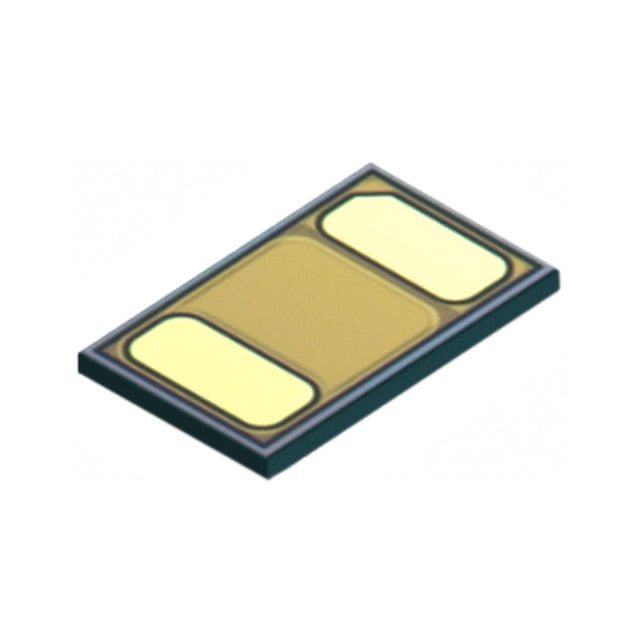

DB2G32500L1
DIODE SCHOTTKY 30V 1A 0402
- Üretici
- Panasonic
- Paket/Kılıf
- 0402 (1005 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- DB2G32500L
DB2G32500L1 Hakkında
Panasonic DB2G32500L1, 30V 1A kapasiteli yüksek hızlı Schottky diyotudur. 0402 (1005 Metric) yüzeye monte paketinde üretilen bu bileşen, hızlı anahtarlama uygulamalarında kullanılır. 480 mV ileri gerilim ve 10.3 ns recovery süresi ile düşük kayıp özellikleri sunar. 34 pF kapasitansi ve 300 µA ters kaçak akımı ile karakterizedir. Anahtarlama güç kaynakları, DC-DC dönüştürücüler ve RF uygulamalarında tercih edilir. Maksimum çalışma sıcaklığı 150°C'dir. Ürün Digi-Key'de sonlandırılmış olup, stoklardaki birimler için sorgulama yapılması önerilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 34pF @ 10V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 300 µA @ 30 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 150°C (Max) |
| Package / Case | 0402 (1005 Metric) |
| Part Status | Market |
| Reverse Recovery Time (trr) | 10.3 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | 0402 (1005 Metric) |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 480 mV @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
