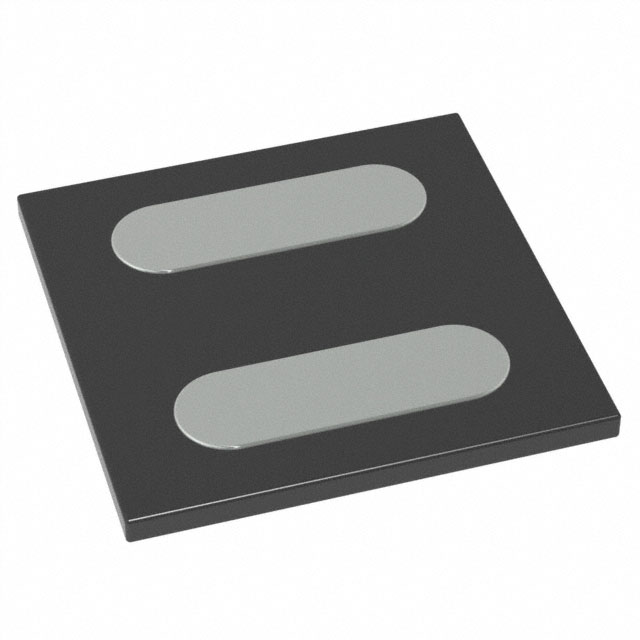

DB2F43100L1
CSP SCHOTTKY BARRIER DIODE
- Üretici
- Panasonic
- Paket/Kılıf
- 0606 (1616 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- DB2F43100L1
DB2F43100L1 Hakkında
DB2F43100L1, Panasonic tarafından üretilen surface mount Schottky barrier diyottur. 40V ters gerilim ve 5A ortalama doğrultulmuş akım kapasitesine sahiptir. 0606 (1616 Metric) CSP paketinde sunulan bu bileşen, hızlı anahtarlama uygulamaları için tasarlanmıştır. 45ns ters kurtarma süresi ve 600mV maksimum ileri gerilim değerleri ile düşük kayıp anahtarlama sirkuitlerinde, güç kaynakları ve DC/DC dönüştürücülerde kullanılmaktadır. Maksimum çalışma sıcaklığı 150°C olup, hızlı kurtarma Schottky tipi diyotlarından 200mA üstü akımlarda 500ns altında kalma özelliğine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 140pF @ 10V, 1MHz |
| Current - Average Rectified (Io) | 5A |
| Current - Reverse Leakage @ Vr | 100 µA @ 40 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 150°C (Max) |
| Package / Case | 0606 (1616 Metric) |
| Part Status | Market |
| Reverse Recovery Time (trr) | 45 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DCSP1616010-N1 |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 600 mV @ 5 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
