Diyotlar - Doğrultucular - Tekil

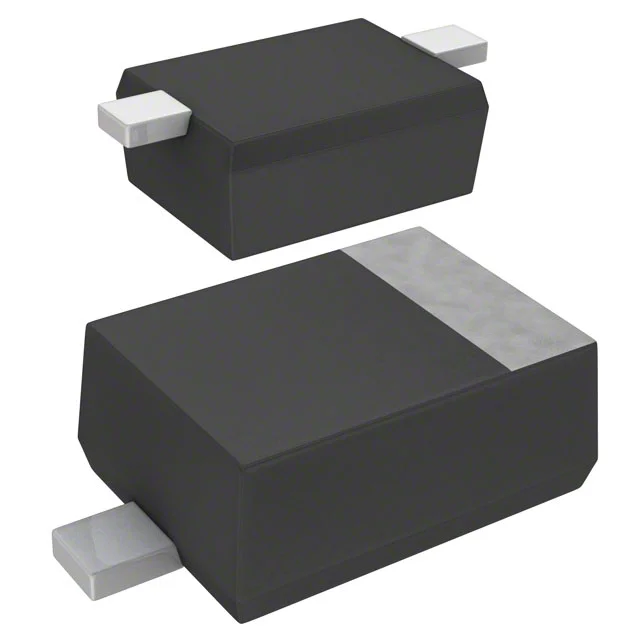

DA2JF8100L
DIODE GEN PURP 800V 200MA SMINI2
- Üretici
- Panasonic
- Paket/Kılıf
- SC-90
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- DA2JF8100L
DA2JF8100L Hakkında
DA2JF8100L, Panasonic tarafından üretilen 800V reverse voltage kapasitesine sahip genel amaçlı bir doğrultucu diyottur. 200mA ortalama doğrultulmuş akım ile tasarlanmış olan bu surface mount diyot, SC-90 / SOD-323F paketinde sunulmaktadır. -40°C ile 150°C arası çalışma sıcaklık aralığında güvenilir performans sağlar. 45ns reverse recovery time ile hızlı komütasyon özelliği sayesinde anahtarlama devrelerinde, güç kaynakları, AC/DC konvertörleri ve genel doğrultma uygulamalarında kullanılır. Düşük kapasitans değeri (0.6pF @ 1MHz) ve kontrol edilebilir ters kapasitans karakteristiği, yüksek voltaj uygulamalarında tercih edilen bir seçenektir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 0.6pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 200mA (DC) |
| Current - Reverse Leakage @ Vr | 10 µA @ 800 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | SC-90, SOD-323F |
| Part Status | Market |
| Reverse Recovery Time (trr) | 45 ns |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | SMini2-F5-B |
| Voltage - DC Reverse (Vr) (Max) | 800 V |
| Voltage - Forward (Vf) (Max) @ If | 2.5 V @ 200 mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
