Diyotlar - Doğrultucular - Tekil

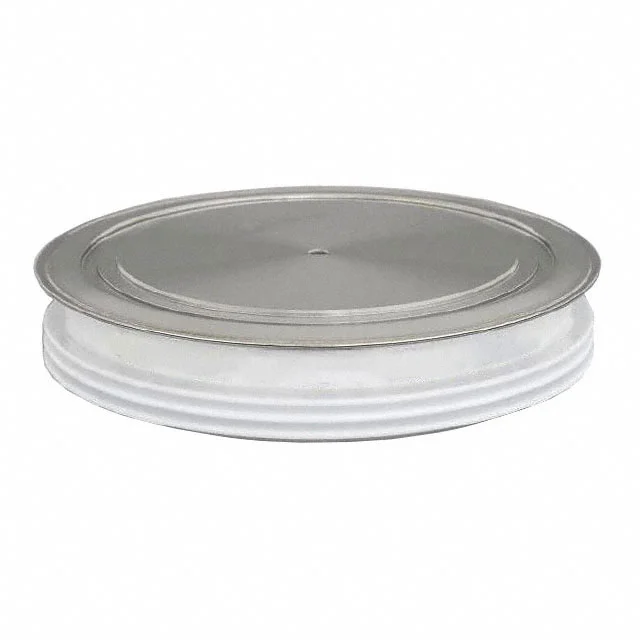

D4600U45X172XPSA1
DIODE GP 4500V 4450A D17226K-1
- Üretici
- Infineon Technologies
- Paket/Kılıf
- DO-200AE
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- D4600U45X172XPSA1
D4600U45X172XPSA1 Hakkında
Infineon Technologies tarafından üretilen D4600U45X172XPSA1, 4500V ters voltaj dayanımına ve 4450A ortalama doğrultulmuş akımına sahip bir genel amaçlı (GP) doğrultucu diyottur. DO-200AE kasa tipinde chassis mount olarak tasarlanan bu bileşen, yüksek akım uygulamalarında kullanılmak üzere geliştirilmiştir. 2V ileri voltaj düşüşü (2500A'de) ve 25mA ters sızıntı akımı (4500V'de) özellikleriyle endüstriyel güç kaynakları, ağır yük doğrultma devreleri, kaynak makineleri ve yüksek akım doğrultucu uygulamalarında tercih edilir. Standard recovery hızı (>500ns) ve geniş çalışma sıcaklığı aralığı (maksimum 140°C junction) ile uzun ömürlü operasyon sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 4450A |
| Current - Reverse Leakage @ Vr | 25 mA @ 4500 V |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | 140°C (Max) |
| Package / Case | DO-200AE |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | BG-D17226K-1 |
| Voltage - DC Reverse (Vr) (Max) | 4500 V |
| Voltage - Forward (Vf) (Max) @ If | 2 V @ 2500 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
