Diyotlar - Doğrultucular - Tekil
D2015L52

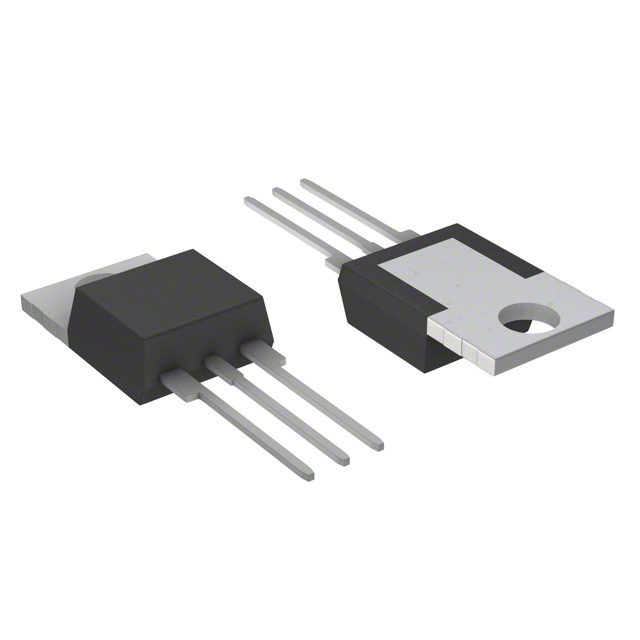

DIODE GEN PURP 600V 9.5A TO220
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-220-3 Isolated Tab
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- D2015L52
D2015L52 Hakkında
D2015L52, Littelfuse tarafından üretilen 600V 9.5A kapasiteli standart recovery doğrultma diyotudur. TO-220-3 isolated tab paketlemesi ile sağlanan bu bileşen, güç kaynakları, AC/DC dönüştürücüler ve endüstriyel doğrultma uygulamalarında kullanılır. 1.6V forward voltage ve 4µs reverse recovery time özellikleriyle tipik doğrultma görevlerinde etkindir. -40°C ile 125°C arasında çalışmak üzere tasarlanmıştır. Through hole montaj tipi ile PCB'ye direkt lehimleme yapılabilir. Ürün obsolete durumda olup, yeni tasarımlarda alternatif bileşen tercih edilmelidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 9.5A |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -40°C ~ 125°C |
| Package / Case | TO-220-3 Isolated Tab, Formed Leads |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 4 µs |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | TO-220 Isolated Tab |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.6 V @ 9.5 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
