Diyotlar - Doğrultucular - Tekil

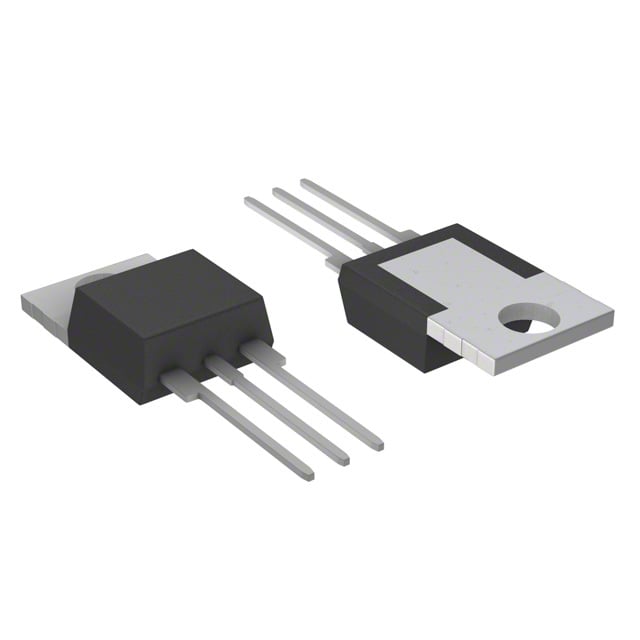

D2015L
DIODE GEN PURP 600V 9.5A TO220
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-220-3 Isolated Tab
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- D2015L
D2015L Hakkında
D2015L, Littelfuse tarafından üretilen genel amaçlı doğrultucu diyottur. 600V ters voltaj dayanımı ve 9.5A ortalama doğrultulmuş akım kapasitesiyle tasarlanmıştır. TO-220-3 izole sekme paketinde sunulan bu diyot, düşük sıcaklıkta hızlı iyileşme karakteristiğine (4 µs) sahiptir. İleri voltaj düşüşü 9.5A'de 1.6V olup, güç kaynakları, şarj devreleri ve AC/DC dönüştürücülerde kullanılır. -40°C ile +125°C arasında çalışma sıcaklığı aralığına sahiptir. Standard Recovery tipinde olan bileşen, 200mA üzerindeki akımlarda 500ns'den daha hızlı iyileşme süresi gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 9.5A |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -40°C ~ 125°C |
| Package / Case | TO-220-3 Isolated Tab |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 4 µs |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | TO-220 Isolated Tab |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.6 V @ 9.5 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
