Diyotlar - Doğrultucular - Tekil

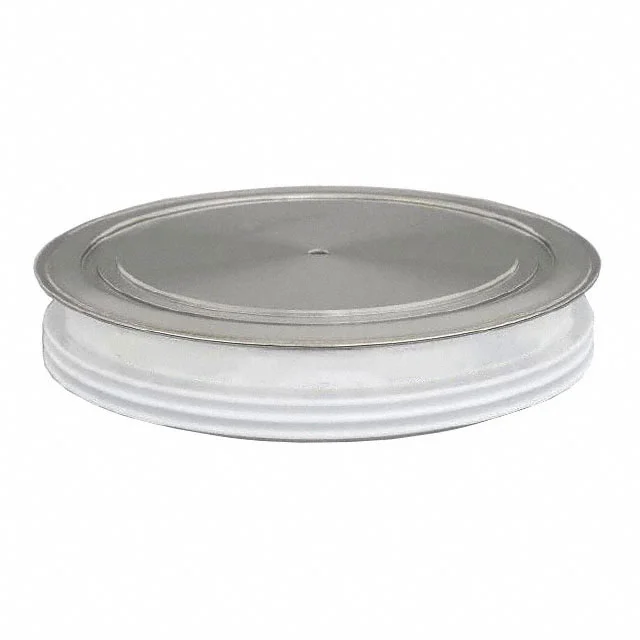

D1600U45X122XPSA1
DIODE GEN PURP D12026K-1
- Üretici
- Infineon Technologies
- Paket/Kılıf
- DO-200AE
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- D1600U45X122XPSA1
D1600U45X122XPSA1 Hakkında
Infineon Technologies tarafından üretilen D1600U45X122XPSA1, yüksek akım ve yüksek voltaj uygulamaları için tasarlanmış standart doğrultucu diyottur. 1560A ortalama doğrultulmuş akım ve 4500V ters voltaj derecelendirmesi ile güç kaynakları, endüstriyel invertörler, kaynak makineleri ve yüksek voltajlı doğrultma devrelerinde kullanılır. DO-200AE kasa tipi ile chassis mount uygulaması sağlar. 4.3V (2500A'de) forward voltaj ve 150mA ters sızıntı akımı ile karakterize edilir. Standard recovery tipi (>500ns) ve 140°C maksimum junction sıcaklığı ile çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1560A |
| Current - Reverse Leakage @ Vr | 150 mA @ 4500 V |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | 140°C (Max) |
| Package / Case | DO-200AE |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | BG-D12026K-1 |
| Voltage - DC Reverse (Vr) (Max) | 4500 V |
| Voltage - Forward (Vf) (Max) @ If | 4.3 V @ 2500 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
