Zener Diyotlar - Tekil

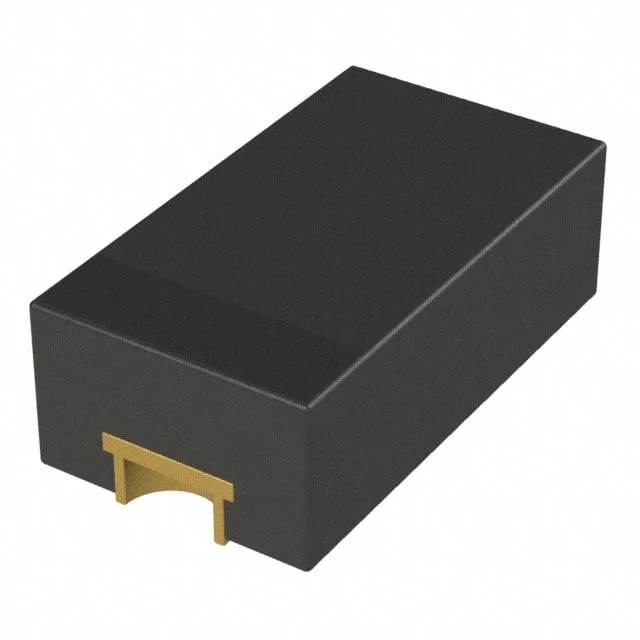

CZRU52C5V6
DIODE ZENER 5.6V 150MW 0603
- Üretici
- Comchip Technology
- Paket/Kılıf
- 2-SMD
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- CZRU52C5V6
CZRU52C5V6 Hakkında
CZRU52C5V6, Comchip Technology tarafından üretilen 5.6V nominal voltajlı Zener diyottur. 150mW güç sınırlaması ile tasarlanmış bu komponent, 0603 SMD paketinde sunulur ve yüzey montajı uygulamalarına uygundur. Nominal Zener voltajı 5.6V olan bu diyot, voltaj regülasyonu, gerilim sınırlandırması ve koruma devrelerinde kullanılır. ±5% toleransa sahip olup, -55°C ile 125°C arasında çalışabilir. 1V'de 100nA ters sızıntı akımı ve 40 Ohm maksimum impedansı ile karakterize edilen bu bileşen, hassas analog ve dijital devre tasarımlarında kararlı voltaj referansı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 100 nA @ 1 V |
| Impedance (Max) (Zzt) | 40 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 125°C |
| Package / Case | 2-SMD, No Lead |
| Part Status | Active |
| Power - Max | 150 mW |
| Supplier Device Package | 0603/SOD-523F |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 900 mV @ 10 mA |
| Voltage - Zener (Nom) (Vz) | 5.6 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
