Zener Diyotlar - Tekil

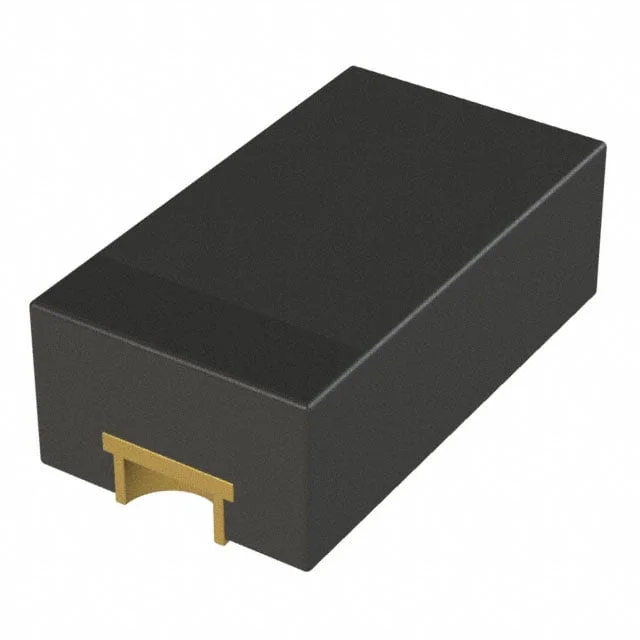

CZRU52C22
DIODE ZENER 22V 150MW 0603
- Üretici
- Comchip Technology
- Paket/Kılıf
- 2-SMD
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- CZRU52C
CZRU52C22 Hakkında
CZRU52C22, Comchip Technology tarafından üretilen 22V nominal gerilimdeki tek bir Zener diyottur. 150mW güç kapasitesine sahip bu bileşen, 0603 SMD paketinde surface mount montajı için tasarlanmıştır. ±5% tolerans ile 22V Zener geriliminde çalışan bu diyot, 100nA ters sızıntı akımı (@17V) ve maksimum 55 Ohm empedansa sahiptir. -55°C ile 125°C işletme sıcaklık aralığında çalışabilir. Voltaj regülasyonu, aşırı voltaj koruması, referans devre uygulamaları ve devre koruma sistemlerinde kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 100 nA @ 17 V |
| Impedance (Max) (Zzt) | 55 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 125°C |
| Package / Case | 2-SMD, No Lead |
| Part Status | Active |
| Power - Max | 150 mW |
| Supplier Device Package | 0603/SOD-523F |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 900 mV @ 10 mA |
| Voltage - Zener (Nom) (Vz) | 22 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
