Zener Diyotlar - Tekil

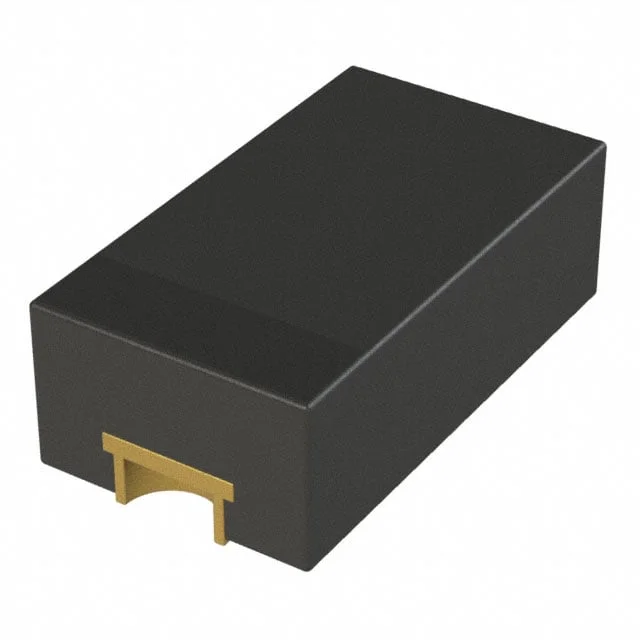

CZRU52C15
DIODE ZENER 15V 150MW 0603
- Üretici
- Comchip Technology
- Paket/Kılıf
- 2-SMD
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- CZRU52C
CZRU52C15 Hakkında
CZRU52C15, Comchip Technology tarafından üretilen 15V nominal gerilim değerine sahip bir Zener diyottur. 0603 (SOD-523F) yüzey montaj paketi ile sunulan bu komponent, 150 mW maksimum güç kapasitesine ve 30 Ohm maksimum impedans değerine sahiptir. -55°C ile 125°C arasında çalışma sıcaklığı aralığında, 11V ters gerilimde 100 nA ters sızıntı akımı gösterir. ±5% tolerans ile üretilen bu diyot, voltaj regülasyonu, aşırı voltaj koruması ve sinyal sınırlama uygulamalarında kullanılır. Yüksek entegrasyon gerektiren kompakt devre tasarımlarında tercih edilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 100 nA @ 11 V |
| Impedance (Max) (Zzt) | 30 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 125°C |
| Package / Case | 2-SMD, No Lead |
| Part Status | Active |
| Power - Max | 150 mW |
| Supplier Device Package | 0603/SOD-523F |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 900 mV @ 10 mA |
| Voltage - Zener (Nom) (Vz) | 15 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
