Zener Diyotlar - Tekil

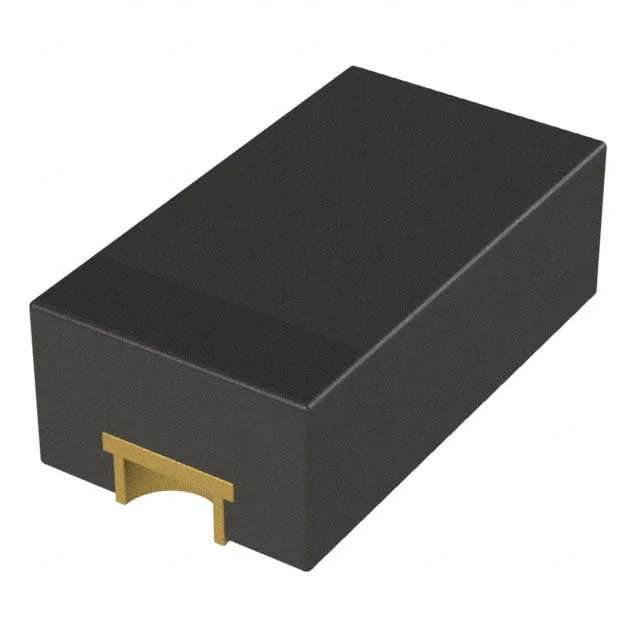

CZRU52C13
DIODE ZENER 13V 150MW 0603
- Üretici
- Comchip Technology
- Paket/Kılıf
- 2-SMD
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- CZRU52C
CZRU52C13 Hakkında
CZRU52C13, Comchip Technology tarafından üretilen 13V nominal gerilime sahip bir Zener diyottur. 150 mW güç kapasitesi ile tasarlanmış olup, 0603 (2-SMD, No Lead) yüzey montaj paketinde sunulmaktadır. -55°C ile 125°C arasında çalışma sıcaklığında güvenli şekilde işletilir. Maksimum ±5% tolerans ile üretilmiştir. 10V ters gerilimde 100 nA sızıntı akımı ve 25 Ohm maksimum empedans karakteristiğine sahiptir. Voltaj düzenleme devreleri, aşırı voltaj koruması, sinyal sınırlama ve devre koruması uygulamalarında yaygın olarak kullanılır. SMD yapısı küçük PCB'ler için ideal seçimdir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 100 nA @ 10 V |
| Impedance (Max) (Zzt) | 25 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 125°C |
| Package / Case | 2-SMD, No Lead |
| Part Status | Active |
| Power - Max | 150 mW |
| Supplier Device Package | 0603/SOD-523F |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 900 mV @ 10 mA |
| Voltage - Zener (Nom) (Vz) | 13 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
