Zener Diyotlar - Tekil

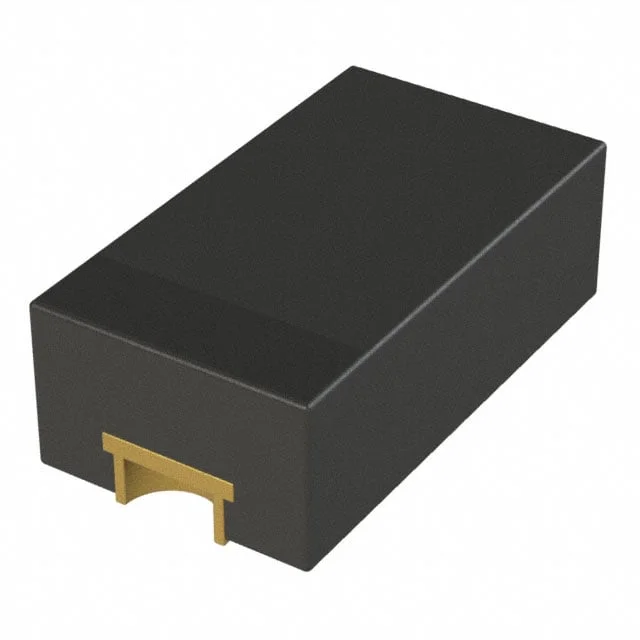

CZRU52C12
DIODE ZENER 12V 150MW 0603
- Üretici
- Comchip Technology
- Paket/Kılıf
- 2-SMD
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- CZRU52C
CZRU52C12 Hakkında
CZRU52C12, Comchip Technology tarafından üretilen 12V nominal değerine sahip bir Zener diyottur. 0603 SMD paket içinde sunulan bu bileşen, 150mW güç derecelendirmesi ile voltaj regülasyonu ve koruma uygulamalarında kullanılır. ±5% tolerans ile 12V Zener voltajı sağlar. Maksimum 20 Ohm impedans değeri ve 100nA ters kaçak akımı (9V'da) ile kararlı voltaj referans kaynağı olarak işlev görür. -55°C ile 125°C arasında çalışan bu cihaz, güç kaynağı koruma devreleri, voltaj sabitleyiciler ve sinyal sınırlayıcı uygulamalarında yaygın olarak tercih edilir. Surface mount teknolojisinin avantajlarını sunan bu bileşen, kompakt elektronik tasarımlara uygun bir çözüm sunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 100 nA @ 9 V |
| Impedance (Max) (Zzt) | 20 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 125°C |
| Package / Case | 2-SMD, No Lead |
| Part Status | Active |
| Power - Max | 150 mW |
| Supplier Device Package | 0603/SOD-523F |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 900 mV @ 10 mA |
| Voltage - Zener (Nom) (Vz) | 12 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
