Zener Diyotlar - Tekil

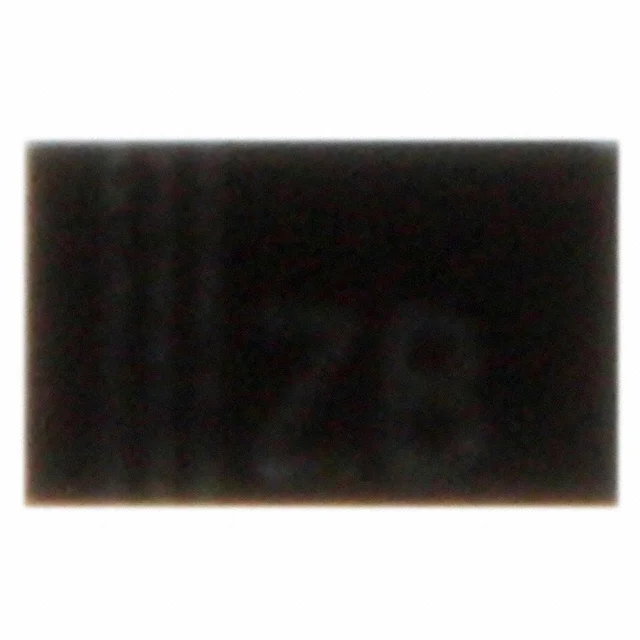

CZRER52C5V6
DIODE ZENER 5.6V 150MW 0503
- Üretici
- Comchip Technology
- Paket/Kılıf
- 0503 (1308 Metric)
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- CZRER52C5V6
CZRER52C5V6 Hakkında
CZRER52C5V6, Comchip Technology tarafından üretilen 5.6V nominal gerilimli bir Zener diyotudur. 150mW güç sınırlaması ile tasarlanan bu bileşen, yüzey montajlı 0503 (1308 Metric) paketinde sunulmaktadır. Ters kaçak akımı maksimum 100µA @ 1V olup, empedansı 40Ω ile sınırlandırılmıştır. -55°C ile 125°C arasında çalışma sıcaklığı aralığında kullanılabilir. ±5% tolerans ile üretilen bu diyot, voltaj regülasyonu, koruma devresi ve transient bastırma uygulamalarında yaygın olarak kullanılır. Forward gerilimi maksimum 900mV @ 10mA olarak belirtilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 100 µA @ 1 V |
| Impedance (Max) (Zzt) | 40 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 125°C |
| Package / Case | 0503 (1308 Metric) |
| Part Status | Active |
| Power - Max | 150 mW |
| Supplier Device Package | 0503 (1308 Metric) |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 900 mV @ 10 mA |
| Voltage - Zener (Nom) (Vz) | 5.6 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
