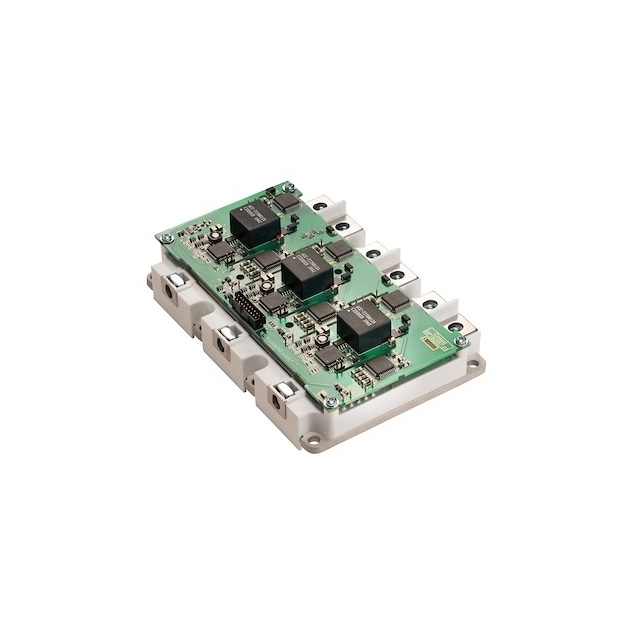

CXT-PLA3SA12450AA
MOS POWER MODULE 1200V/450A SIC
CXT-PLA3SA12450AA Hakkında
CISSOID tarafından üretilen CXT-PLA3SA12450AA, 1200V/450A rated kapasitesi ile yüksek voltaj uygulamalarında kullanılan bir Silicon Carbide (SiC) MOS güç modülüdür. 6 N-Channel transistörden oluşan 3-Phase Bridge konfigürasyonu ile 3-fazlı motor sürücüleri, invertörler ve AC-DC güç dönüştürücü uygulamalarında tercih edilir. 3.25mOhm On-state resistance değeri ile düşük iletim kayıpları sağlar. 295nC gate charge ile hızlı switching karakteristiğine sahiptir. Chassis Mount modülü -40°C ile 175°C arasında çalışır. Endüstriyel enerji yönetimi, elektrikli araç sürücüleri ve yenilenebilir enerji sistemlerinde uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 450A |
| Drain to Source Voltage (Vdss) | 1200V (1.2kV) |
| FET Feature | Silicon Carbide (SiC) |
| FET Type | 6 N-Channel (3-Phase Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 295nC @ 15V |
| Input Capacitance (Ciss) (Max) @ Vds | 30nF @ 600V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Rds On (Max) @ Id, Vgs | 3.25mOhm @ 300A |
| Supplier Device Package | Module |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
