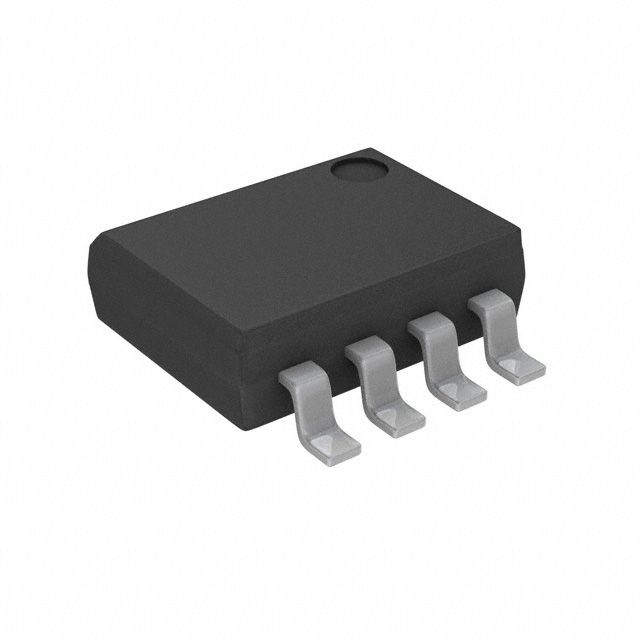

CWDM305PD TR13 PBFREE
MOSFET 2P-CH 30V 5.3A 8SOIC
- Üretici
- Central Semiconductor
- Paket/Kılıf
- 8-SOIC
- Seri / Aile Numarası
- CWDM305PD
CWDM305PD TR13 PBFREE Hakkında
CWDM305PD, Central Semiconductor tarafından üretilen dual P-Channel MOSFET transistörüdür. 30V Drain-Source gerilimi ve 5.3A sürekli akım kapasitesi ile güç yönetimi ve anahtarlama uygulamalarında kullanılır. 72mOhm on-state direnci ile düşük güç kaybı sağlar. 8-SOIC yüzey montaj paketinde sunulan bu bileşen, elektrik beslemesi kontrol devreleri, güç dağıtım modülleri, motor kontrol ve analog anahtarlamalı uygulamalarda tercih edilir. -55°C ile 150°C arası çalışma sıcaklık aralığında güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 5.3A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Standard |
| FET Type | 2 P-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 7nC @ 5V |
| Input Capacitance (Ciss) (Max) @ Vds | 590pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Part Status | Active |
| Power - Max | 2W |
| Rds On (Max) @ Id, Vgs | 72mOhm @ 2.7A, 10V |
| Supplier Device Package | 8-SOIC |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
