Transistörler - FET, MOSFET - Diziler

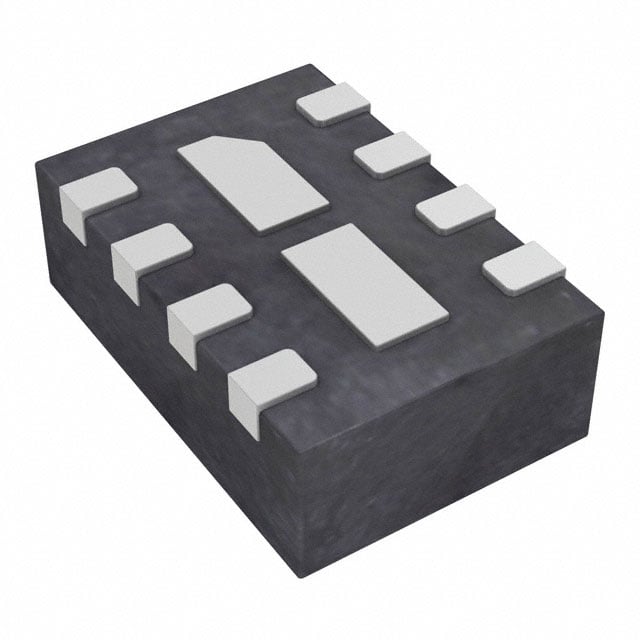

CTLDM304P-M832DS TR
MOSFET 2P-CH 30V 4.2A TLM832DS
- Üretici
- Central Semiconductor
- Paket/Kılıf
- 8-TDFN Exposed Pad
- Seri / Aile Numarası
- CTLDM304P
CTLDM304P-M832DS TR Hakkında
CTLDM304P-M832DS TR, Central Semiconductor tarafından üretilen dual P-channel MOSFET transistördür. 30V drain-source voltaj kapasitesi ve 4.2A sürekli drenaj akımı ile güç yönetimi uygulamalarında kullanılır. 70mOhm on-resistance değeri ile düşük enerji kaybı sağlar. -55°C ile 150°C arasında çalışabilen bu bileşen, yüksek frekanslı anahtarlama devreleri, güç dağıtımı, motor kontrolü ve ters polarite koruması gibi uygulamalarda tercih edilir. Surface mount 8-TDFN Exposed Pad paketinde sunulur. Maksimum gate charge 6.4nC ve threshold voltaj 1.3V özelikleriyle hızlı switchingi destekler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4.2A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Standard |
| FET Type | 2 P-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 6.4nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 760pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-TDFN Exposed Pad |
| Part Status | Obsolete |
| Power - Max | 1.65W |
| Rds On (Max) @ Id, Vgs | 70mOhm @ 4.2A, 10V |
| Supplier Device Package | TLM832DS |
| Vgs(th) (Max) @ Id | 1.3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
