Transistörler - FET, MOSFET - Diziler

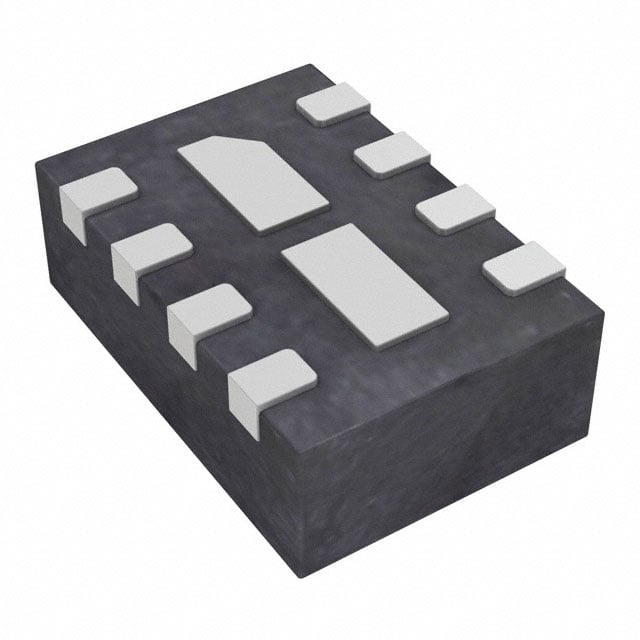

CTLDM303N-M832DS TR
MOSFET 2N-CH 30V 3.6A TLM832DS
- Üretici
- Central Semiconductor
- Paket/Kılıf
- 8-TDFN Exposed Pad
- Seri / Aile Numarası
- CTLDM303N
CTLDM303N-M832DS TR Hakkında
CTLDM303N-M832DS TR, Central Semiconductor tarafından üretilen dual N-channel MOSFET transistör dizisidir. 30V drain-source voltajı ve 3.6A sürekli dren akımı kapasitesi ile düşük güç uygulamalarında kullanılır. 40mOhm RDS(on) değeri ile anahtarlama devrelerinde, sürücü uygulamalarında ve yük kontrolü gereken tasarımlarda tercih edilir. 8-pin TDFN yüzey montajı paket ile kompakt PCB tasarımlarına uygun olup, -55°C ile 150°C arasında güvenilir çalışma sağlar. 13nC gate charge ve 590pF input capacitance değerleri hızlı anahtarlama performansı sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3.6A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 13nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 590pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-TDFN Exposed Pad |
| Part Status | Obsolete |
| Power - Max | 1.65W |
| Rds On (Max) @ Id, Vgs | 40mOhm @ 1.8A, 4.5V |
| Supplier Device Package | TLM832DS |
| Vgs(th) (Max) @ Id | 1.2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
