Diyotlar - Doğrultucular - Tekil

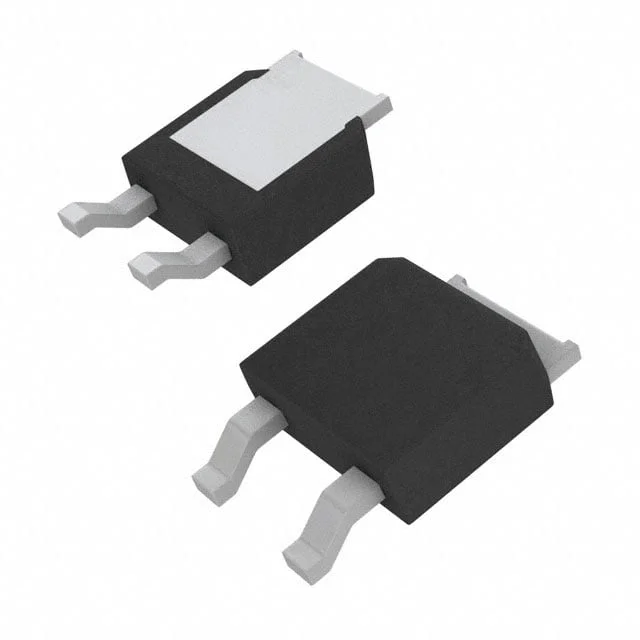

CSICD10-1200 BK
DIODE SCHOTTKY 1.2KV 10A DPAK
- Üretici
- Central Semiconductor
- Paket/Kılıf
- TO-252-3
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- CSICD10-1200
CSICD10-1200 BK Hakkında
CSICD10-1200 BK, Central Semiconductor tarafından üretilen 1200V 10A kapasiteli Silicon Carbide Schottky diyottur. TO-252-3 (DPak) yüzey montaj paketinde sunulan bu doğrultucu diyot, 1.7V maksimum forward voltaj ile çalışır. 250 µA reverse leakage akım ve sıfır reverse recovery time özelliğine sahiptir. Yüksek voltaj güç kaynakları, AC/DC dönüştürücüler, inverter devreleri ve boost konvertörleri gibi uygulamalarda kullanılır. -55°C ile 175°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar. Yapısı gereği düşük anahtarlama kaybı ve hızlı anahtarlama karakteristiği sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 500pF @ 1V, 1MHz |
| Current - Average Rectified (Io) | 10A |
| Current - Reverse Leakage @ Vr | 250 µA @ 1200 V |
| Diode Type | Silicon Carbide Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 0 ns |
| Speed | No Recovery Time > 500mA (Io) |
| Supplier Device Package | DPAK |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.7 V @ 10 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
