Diyotlar - Doğrultucular - Tekil

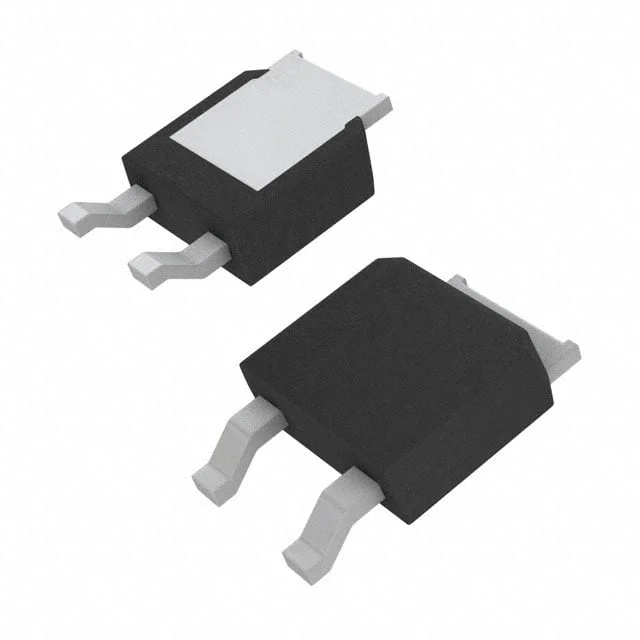

CSICD05-1200 BK
DIODE SCHOTTKY 1.2KV 5A DPAK
- Üretici
- Central Semiconductor
- Paket/Kılıf
- TO-252-3
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- CSICD05-1200
CSICD05-1200 BK Hakkında
CSICD05-1200 BK, Central Semiconductor tarafından üretilen Silicon Carbide Schottky diyottur. 1200V ters gerilim ve 5A ortalama doğrultulmuş akım kapasitesi ile yüksek gerilim uygulamalarında kullanılır. DPAK (TO-252-3) yüzey montajlı paketlemesi ile kompakt tasarımlarda yer alır. 1.7V düşük ön gerilim değeri sayesinde enerji kaybını azaltır. -55°C ile 175°C çalışma sıcaklık aralığı geniş ortam koşullarında kullanım sağlar. Reverse recovery time'ı 0ns olup hızlı anahtarlama işlemlerinde tercih edilir. Güç kaynakları, inverter devreleri ve yüksek frekanslı uygulamalarda kullanıma uygundur. Ürün durumu itibariyle obsolete olarak işaretlenmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 240pF @ 1V, 1MHz |
| Current - Average Rectified (Io) | 5A |
| Current - Reverse Leakage @ Vr | 190 µA @ 1200 V |
| Diode Type | Silicon Carbide Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 0 ns |
| Speed | No Recovery Time > 500mA (Io) |
| Supplier Device Package | DPAK |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.7 V @ 5 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
