Transistörler - FET, MOSFET - Diziler

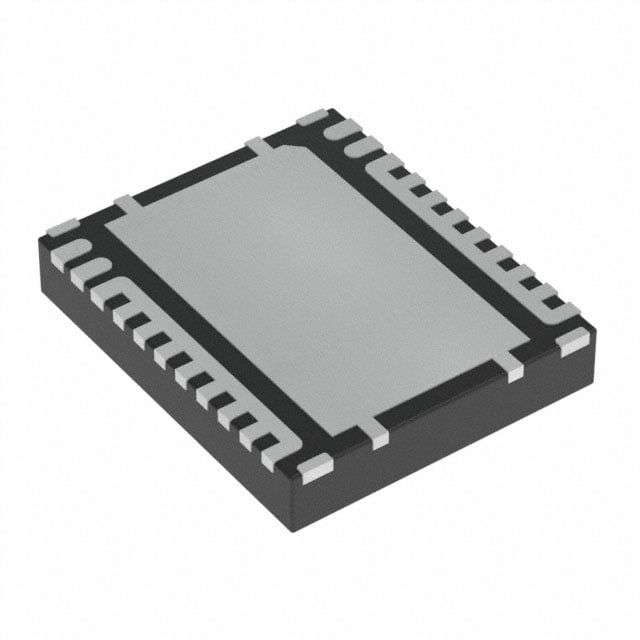

CSD88599Q5DCT
MOSFET 2N-CH 60V 22-VSON-CLIP
- Üretici
- Texas Instruments
- Paket/Kılıf
- 22-PowerTFDFN
- Seri / Aile Numarası
- CSD88599Q5D
CSD88599Q5DCT Hakkında
CSD88599Q5DCT, Texas Instruments tarafından üretilen dual N-Channel MOSFET transistörüdür. 60V Drain-Source gerilimi ile tasarlanan bu bileşen, Half-Bridge konfigürasyonunda çalışır ve güç elektronikleri uygulamalarında kullanılır. 2.1mΩ on-resistance (RDS(On)) ile düşük kayıp özelliği taşır. 22-VSON-CLIP SMD paketinde gelen komponent, anahtarlama hızı gerektiren DC/DC dönüştürücüler, motor sürücüler ve güç yönetimi devrelerinde uygulanır. -55°C ile 150°C arasında çalışır. 27nC gate charge değeri ile hızlı komütasyon sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Drain to Source Voltage (Vdss) | 60V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 27nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 4840pF @ 30V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 22-PowerTFDFN |
| Part Status | Active |
| Power - Max | 12W |
| Rds On (Max) @ Id, Vgs | 2.1mOhm @ 30A, 10V |
| Supplier Device Package | 22-VSON-CLIP (5x6) |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
