Transistörler - FET, MOSFET - Diziler

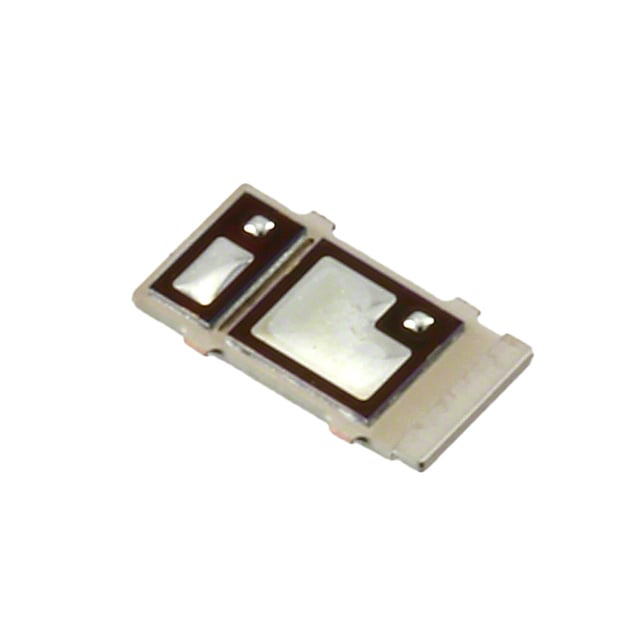

CSD87588NT
MOSFET 2N-CH 30V 25A 5PTAB
- Üretici
- Texas Instruments
- Paket/Kılıf
- 5-LGA
- Seri / Aile Numarası
- CSD87588
CSD87588NT Hakkında
CSD87588NT, Texas Instruments tarafından üretilen 2 N-Channel Half Bridge MOSFET transistörüdür. 30V drain-source voltaj ve 25A sürekli dren akımı kapasitesine sahip bu entegre, Logic Level Gate özelliği ile düşük voltaj sürücü devrelerinde doğrudan kullanılabilir. 9.6mOhm on-resistance değeri ile düşük güç kaybı sağlar. Surface Mount 5-LGA paketinde sunulan komponent, motor kontrol, elektrik araç uygulamaları, güç kaynakları ve anahtarlama devreleri gibi endüstriyel uygulamalarda yaygın olarak kullanılır. -55°C ile +150°C arasında çalışabilme kapasitesi geniş sıcaklık aralığındaki uygulamaları destekler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 25A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 4.1nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 736pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 5-LGA |
| Part Status | Active |
| Power - Max | 6W |
| Rds On (Max) @ Id, Vgs | 9.6mOhm @ 15A, 10V |
| Supplier Device Package | 5-PTAB (5x3.5) |
| Vgs(th) (Max) @ Id | 1.9V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
