Transistörler - FET, MOSFET - Diziler
CSD87588N

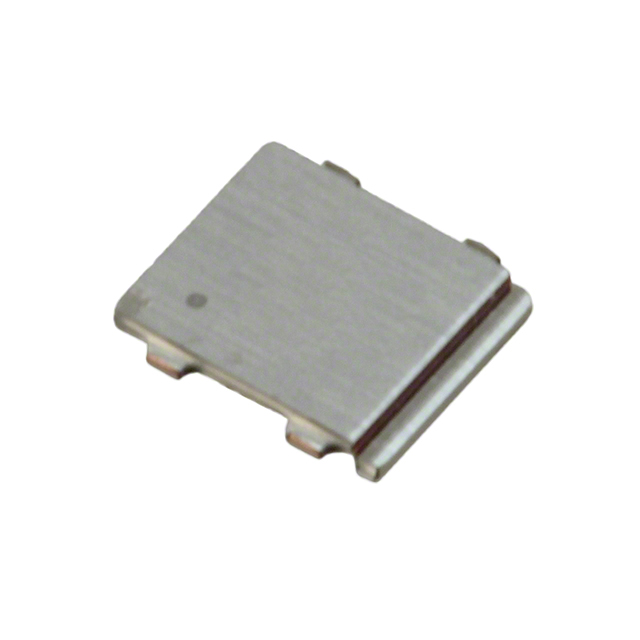

MOSFET 2N-CH 30V 25A 5PTAB
- Üretici
- Texas Instruments
- Paket/Kılıf
- 5-XFLGA
- Seri / Aile Numarası
- CSD87588N
CSD87588N Hakkında
CSD87588N, Texas Instruments tarafından üretilen 2 N-Channel half bridge MOSFET dizisidir. 30V drain-source gerilim ve 25A sürekli drain akımı kapasitesine sahip olan bu bileşen, logic level gate kontrolüne uyumludur. 9.6mOhm RDS(on) değeri ile düşük iletim direnci sağlayarak verimli güç aktarımını gerçekleştirir. 4.1nC gate charge ve 736pF input kapasitansiyle hızlı anahtarlama özelliğine sahiptir. -55°C ile +150°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar. Surface mount 5-PTAB paketinde sunulan bu MOSFET, DC-DC dönüştürücüler, motor sürücüleri, LED kontrol devreleri ve güç yönetimi uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 25A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 4.1nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 736pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 5-XFLGA |
| Part Status | Active |
| Power - Max | 6W |
| Rds On (Max) @ Id, Vgs | 9.6mOhm @ 15A, 10V |
| Supplier Device Package | 5-PTAB (3x2.5) |
| Vgs(th) (Max) @ Id | 1.9V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
