Transistörler - FET, MOSFET - Diziler

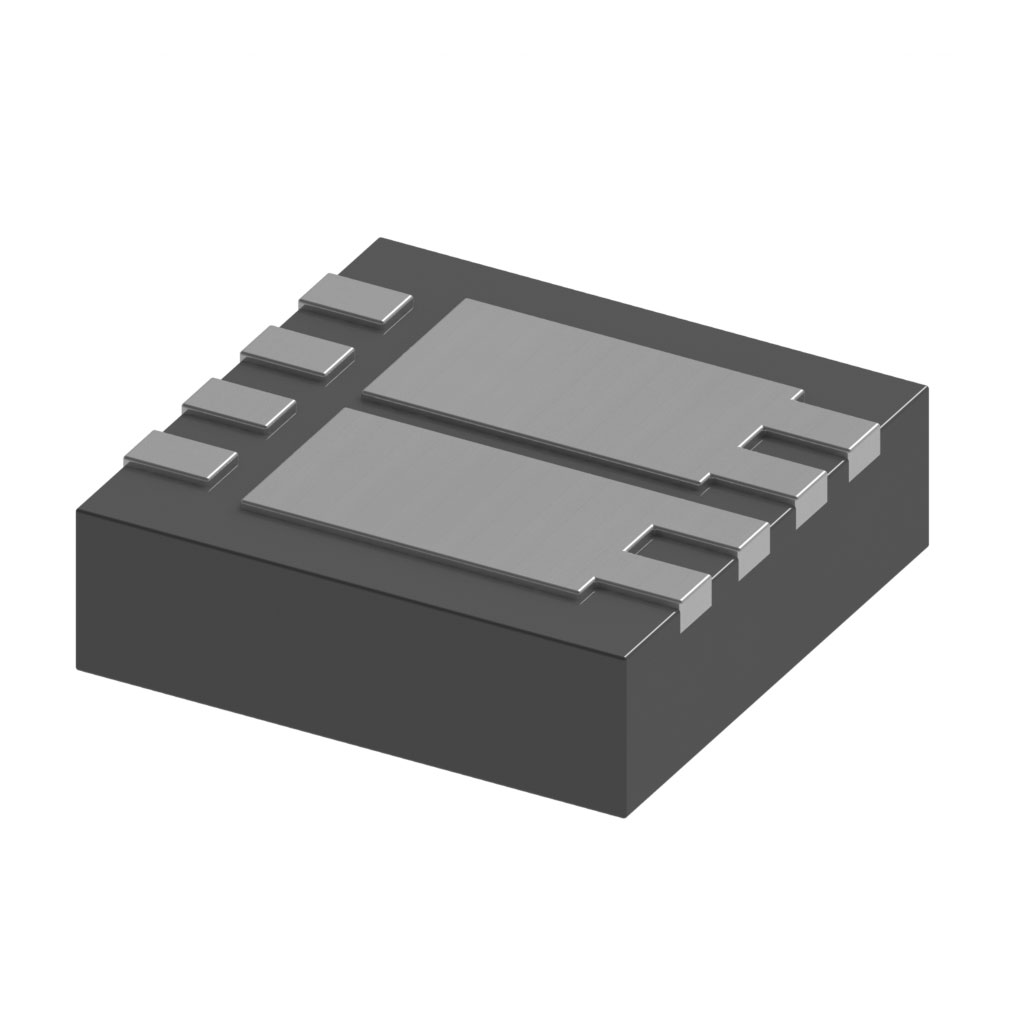

CSD87503Q3ET
30-V DUAL N-CHANNEL MOSFET, COMM
- Üretici
- Texas Instruments
- Paket/Kılıf
- 8-PowerVDFN
- Seri / Aile Numarası
- CSD87503Q3ET
CSD87503Q3ET Hakkında
CSD87503Q3ET, Texas Instruments tarafından üretilen 30V dual N-channel MOSFET'tir. Her kanada 10A sürekli dren akımı kapasitesiyle tasarlanmıştır. Surface mount 8-VDSON (3.3x3.3mm) paketinde sunulan bu bileşen, güç yönetimi, motor kontrol, elektronik anahtarlama ve DC-DC dönüştürücü uygulamalarında kullanılır. 17.4nC gate charge ve 1020pF input capacitance değerleriyle hızlı anahtarlama performansı sağlar. -55°C ile 150°C arasında çalışma sıcaklığı aralığında güvenilir işletim yapabilir. 2.1V eşik gerilimi ile düşük voltaj kontrol sinyalleriyle uyumludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 10A (Ta) |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) Common Source |
| Gate Charge (Qg) (Max) @ Vgs | 17.4nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1020pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Active |
| Power - Max | 15.6W |
| Supplier Device Package | 8-VSON (3.3x3.3) |
| Vgs(th) (Max) @ Id | 2.1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
