Transistörler - FET, MOSFET - Diziler

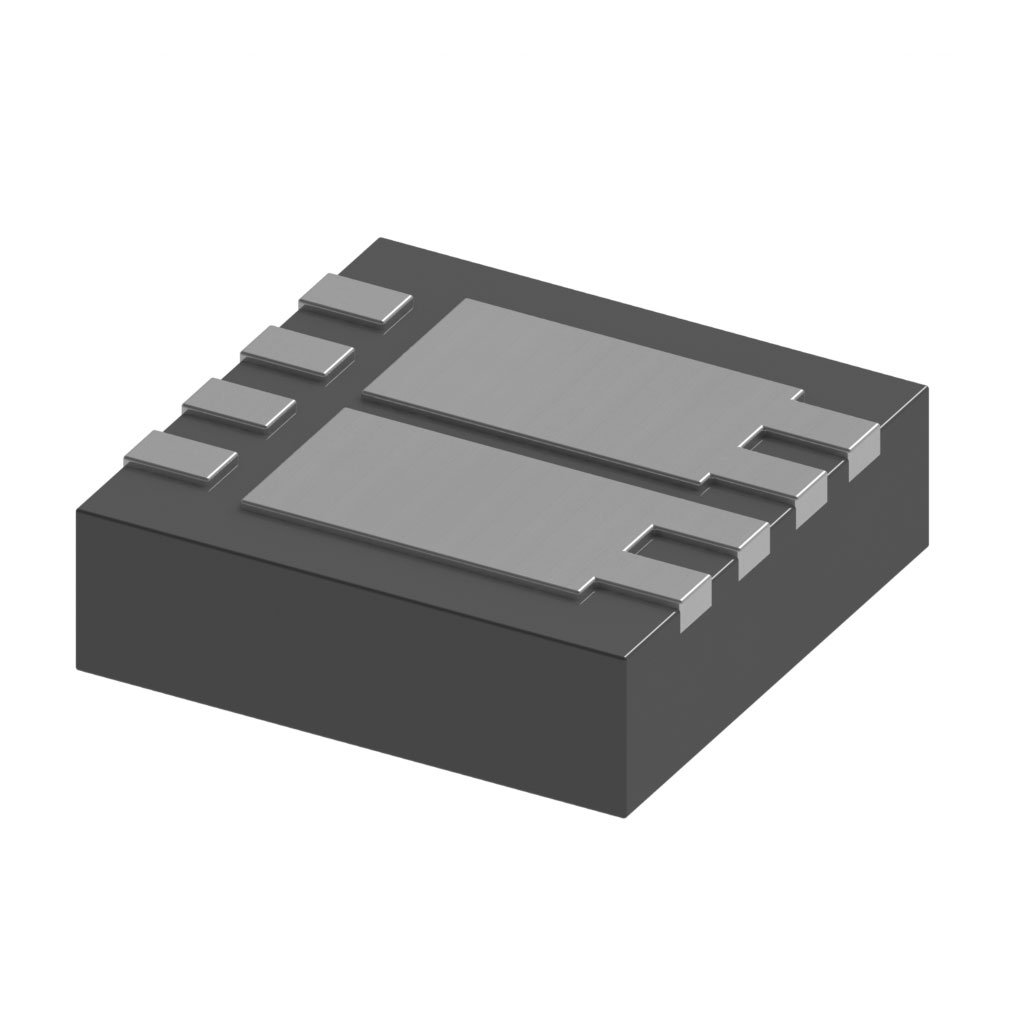

CSD87503Q3E
MOSFET 2 N-CHANNEL 30V 10A 8SON
- Üretici
- Texas Instruments
- Paket/Kılıf
- 8-PowerVDFN
- Seri / Aile Numarası
- CSD87503Q3E
CSD87503Q3E Hakkında
CSD87503Q3E, Texas Instruments tarafından üretilen dual N-Channel MOSFET transistörüdür. 30V drain-source gerilim desteği ile 10A sürekli drain akımı sağlayabilir. 8-PowerVDFN (3.3x3.3mm) SMD paketinde sunulan bu bileşen, 13.5mOhm düşük RDS(on) değeri sayesinde enerji verimliliği gerektiren uygulamalarda kullanılır. Gate charge değeri 17.4nC ve input kapasitansi 1020pF olup, hızlı anahtarlama işlemleri mümkün kılar. -55°C ile 150°C arasında çalışabilen bu transistör, yük anahtarlaması, motor kontrolü, DC-DC konvertörleri ve güç yönetimi devrelerinde uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 10A (Ta) |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) Common Source |
| Gate Charge (Qg) (Max) @ Vgs | 17.4nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1020pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Active |
| Power - Max | 15.6W |
| Rds On (Max) @ Id, Vgs | 13.5mOhm @ 6A, 10V |
| Supplier Device Package | 8-VSON (3.3x3.3) |
| Vgs(th) (Max) @ Id | 2.1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
