Transistörler - FET, MOSFET - Diziler

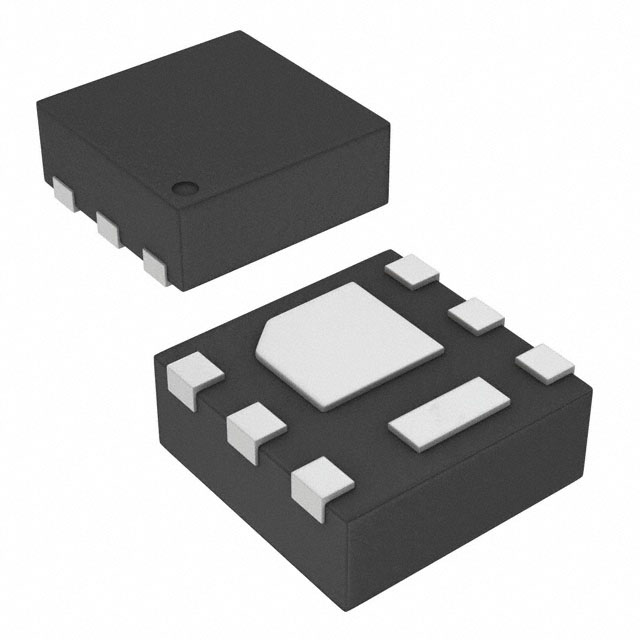

CSD87502Q2T
MOSFET 2N-CH 30V 5A 6WSON
- Üretici
- Texas Instruments
- Paket/Kılıf
- 6-WDFN Exposed Pad
- Seri / Aile Numarası
- CSD87502Q2T
CSD87502Q2T Hakkında
CSD87502Q2T, Texas Instruments tarafından üretilen dual N-channel MOSFET transistördür. Logic level gate özelliği ile 5V sürücü gerilimi ile doğrudan çalışabilir. 30V drain-source gerilimi ve 5A sürekli drain akımı kapasitesi ile orta güç uygulamalarında kullanılır. 32.4mOhm RDS(on) değeri ile düşük iletim kayıpları sağlar. Motor kontrol, anahtarlama güç kaynakları, LED sürücüleri ve genel güç yönetimi devreleri gibi uygulamalarda kullanılan kompakt 6-WSON yüzey montaj paketinde sunulur. -55°C ile 150°C arasında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 5A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate, 5V Drive |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 6nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 353pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-WDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 2.3W |
| Rds On (Max) @ Id, Vgs | 32.4mOhm @ 4A, 10V |
| Supplier Device Package | 6-WSON (2x2) |
| Vgs(th) (Max) @ Id | 2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
