Transistörler - FET, MOSFET - Diziler

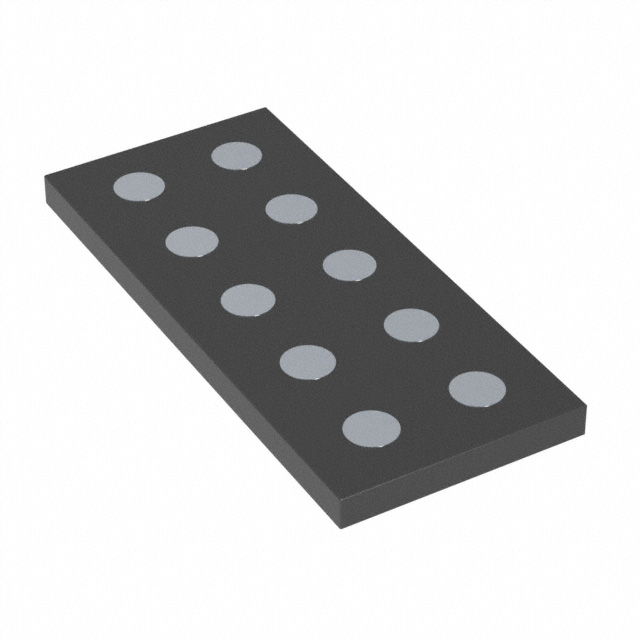

CSD87501LT
MOSFET 2N-CH 30V 10PICOSTAR
- Üretici
- Texas Instruments
- Paket/Kılıf
- 10-XFLGA
- Seri / Aile Numarası
- CSD87501
CSD87501LT Hakkında
CSD87501LT, Texas Instruments tarafından üretilen dual N-Channel MOSFET transistör dizisidir. Logic Level Gate özelliğine sahip bu bileşen, 30V maksimum drain-source voltajında çalışmaktadır. Surface Mount 10-Picostar paketinde sunulan komponent, -55°C ile 150°C arasında işletim sıcaklığında kullanılabilir. 40nC gate charge ve 2.3V threshold voltajı ile düşük güç uygulamalarında tercih edilir. 2.5W maksimum güç dağıtımı kapasitesiyle, sürücü devreleri, anahtar uygulamaları ve güç yönetimi sistemlerinde yaygın olarak kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) Common Drain |
| Gate Charge (Qg) (Max) @ Vgs | 40nC @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 10-XFLGA |
| Part Status | Active |
| Power - Max | 2.5W |
| Supplier Device Package | 10-Picostar (3.37x1.47) |
| Vgs(th) (Max) @ Id | 2.3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
