Transistörler - FET, MOSFET - Diziler

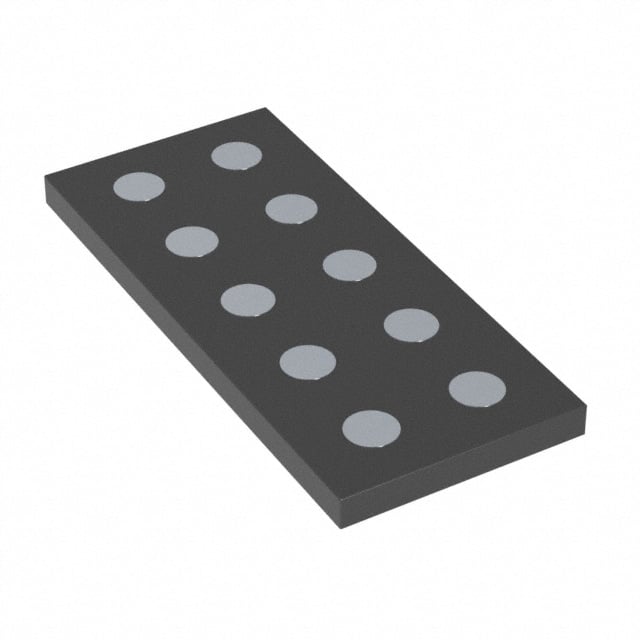

CSD87501L
MOSFET 2N-CH 30V 10PICOSTAR
- Üretici
- Texas Instruments
- Paket/Kılıf
- 10-XFLGA
- Seri / Aile Numarası
- CSD87501L
CSD87501L Hakkında
CSD87501L, Texas Instruments tarafından üretilen dual N-Channel MOSFET transistörüdür. Logic Level Gate özelliğine sahip bu bileşen, 30V maksimum drenaj-kaynak geriliminde çalışabilir. 10-XFLGA (Picostar) paketinde sunulan komponentin maksimum güç tüketimi 2.5W'dır. Gate Charge değeri 10V'ta 40nC olup, Vgs(th) eşik gerilimi 250µA'da 2.3V'tur. -55°C ile +150°C arasında çalışabilen bu MOSFET, yüksek entegrasyonlu ve kompakt tasarımlar gerektiren uygulamalarda, güç yönetimi ve anahtarlama devrelerinde kullanılan aktif bir bileşendir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) Common Drain |
| Gate Charge (Qg) (Max) @ Vgs | 40nC @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 10-XFLGA |
| Part Status | Active |
| Power - Max | 2.5W |
| Supplier Device Package | 10-Picostar (3.37x1.47) |
| Vgs(th) (Max) @ Id | 2.3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
