Transistörler - FET, MOSFET - Diziler

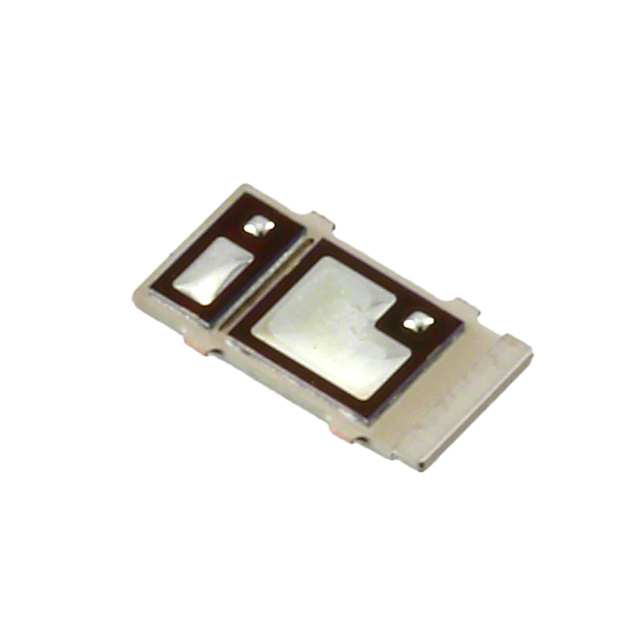

CSD87384MT
MOSFET 2N-CH 30V 30A 5PTAB
- Üretici
- Texas Instruments
- Paket/Kılıf
- 5-LGA
- Seri / Aile Numarası
- CSD87384
CSD87384MT Hakkında
CSD87384MT, Texas Instruments tarafından üretilen 2 N-Channel Half Bridge MOSFET dizisidir. 30V Drain-Source gerilimi ve 30A sürekli drenaj akımı ile düşük güç uygulamalarında kullanılır. Logic Level Gate özelliği ile düşük gerilim sürücüler ile uyumludur. 7.7mOhm RDS(On) değeri ile verimli güç anahtarlaması sağlar. Motor kontrolü, DC-DC dönüştürücüleri ve anahtarlama uygulamalarında tercih edilir. Surface Mount 5-LGA paketinde sunulan komponent, -55°C ile 150°C arasında çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 30A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 9.2nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1150pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 5-LGA |
| Part Status | Active |
| Power - Max | 8W |
| Rds On (Max) @ Id, Vgs | 7.7mOhm @ 25A, 8V |
| Supplier Device Package | 5-PTAB (5x3.5) |
| Vgs(th) (Max) @ Id | 1.9V @ 250µA |
