Transistörler - FET, MOSFET - Diziler

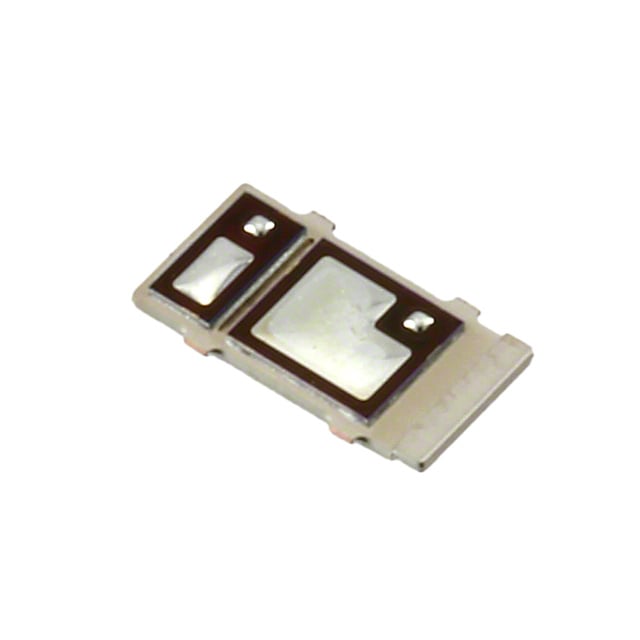

CSD87384M
MOSFET 2N-CH 30V 30A 5PTAB
- Üretici
- Texas Instruments
- Paket/Kılıf
- 5-LGA
- Seri / Aile Numarası
- CSD87384M
CSD87384M Hakkında
CSD87384M, Texas Instruments tarafından üretilen 2 N-Channel Half Bridge MOSFET dizisidir. 30V drain-source gerilimi ve 30A sürekli drenaj akımı kapasitesine sahip bu bileşen, anahtarlama uygulamalarında ve güç yönetimi devrelerinde kullanılır. Logic Level Gate özelliğine sahip olan transistör, düşük voltaj kontrol sinyalleriyle çalışabilir. 7.7mOhm (25A, 8V) on-resistance ve 9.2nC gate charge değerleriyle verimli anahtarlama performansı sağlar. Surface Mount 5-LGA paketinde sunulan komponent, -55°C ile +150°C arasındaki çalışma sıcaklık aralığında güvenilir işlem yapabilir. Motorlar, LED sürücüleri, DC-DC dönüştürücüler ve güç kaynağı uygulamalarında yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 30A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 9.2nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1150pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 5-LGA |
| Part Status | Active |
| Power - Max | 8W |
| Rds On (Max) @ Id, Vgs | 7.7mOhm @ 25A, 8V |
| Supplier Device Package | 5-PTAB (5x3.5) |
| Vgs(th) (Max) @ Id | 1.9V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
