Transistörler - FET, MOSFET - Diziler

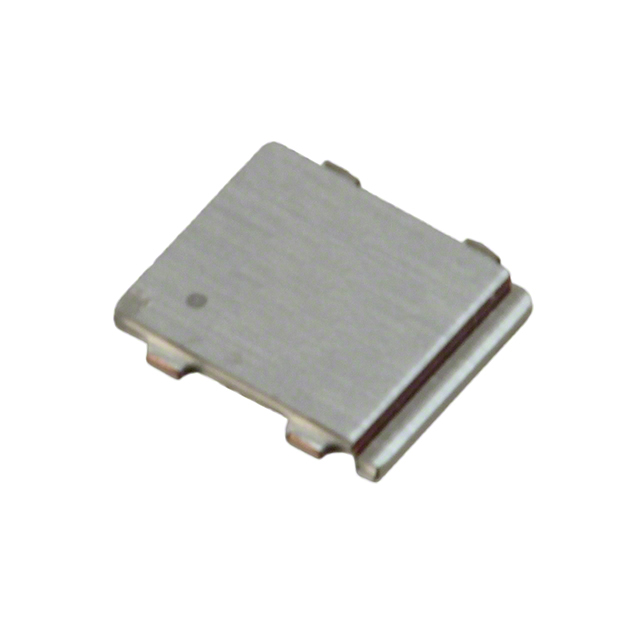

CSD87381PT
MOSFET 2N-CH 30V 15A 5PTAB
- Üretici
- Texas Instruments
- Paket/Kılıf
- 5-LGA
- Seri / Aile Numarası
- CSD87381
CSD87381PT Hakkında
CSD87381PT, Texas Instruments tarafından üretilen 2 N-Channel half bridge MOSFET dizisidir. 30V drain-source gerilim ve 15A sürekli dren akımı ile çalışan bu entegre, logic level gate kontrolüne sahiptir. 5nC gate charge ve 16.3mOhm on-resistance ile düşük güç tüketimli uygulamalarda tercih edilir. Surface mount 5-LGA paketinde sunulan bileşen, -55°C ile 150°C arasında güvenli şekilde çalışabilir. Anahtarlama uygulamaları, DC-DC dönüştürücüler, motor kontrolü ve güç yönetimi sistemlerinde kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 15A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 5nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 564pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 5-LGA |
| Part Status | Active |
| Power - Max | 4W |
| Rds On (Max) @ Id, Vgs | 16.3mOhm @ 8A, 8V |
| Supplier Device Package | 5-PTAB (3x2.5) |
| Vgs(th) (Max) @ Id | 1.9V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
