Transistörler - FET, MOSFET - Diziler

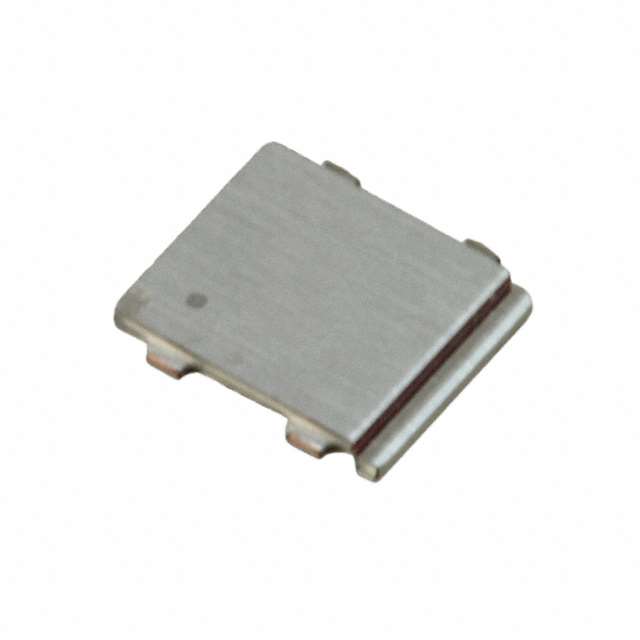

CSD87381P
MOSFET 2N-CH 30V 15A 5PTAB
- Üretici
- Texas Instruments
- Paket/Kılıf
- 5-LGA
- Seri / Aile Numarası
- CSD87381P
CSD87381P Hakkında
CSD87381P, Texas Instruments tarafından üretilen 2 N-Channel (Half Bridge) konfigürasyonunda bir MOSFET transistör dizisidir. 30V drain-source gerilimi ve 15A sürekli drain akımı kapasitesiyle, düşük güç uygulamalarında kullanılır. Logic Level Gate özelliğiyle 4.5V gate geriliminde 5nC gate yükü karakteristiğine sahiptir. 16.3mOhm RDS(on) değeri ile güç kaybını minimize eder. -55°C ile 150°C arasında çalışabilir. 5-LGA (5-PTAB 3x2.5) yüzey montajı paketinde sunulan bu bileşen, anahtarlama devreleri, motor kontrolü ve güç yönetimi uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 15A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 5nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 564pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 5-LGA |
| Part Status | Active |
| Power - Max | 4W |
| Rds On (Max) @ Id, Vgs | 16.3mOhm @ 8A, 8V |
| Supplier Device Package | 5-PTAB (3x2.5) |
| Vgs(th) (Max) @ Id | 1.9V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
