Transistörler - FET, MOSFET - Diziler

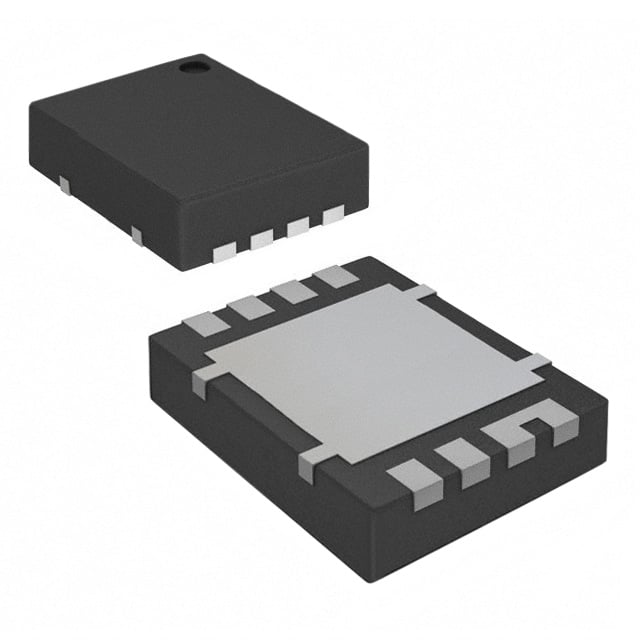

CSD87355Q5DT
MOSFET 2N-CH 30V 45A 8LSON
- Üretici
- Texas Instruments
- Paket/Kılıf
- 8-PowerLDFN
- Seri / Aile Numarası
- CSD87355Q5D
CSD87355Q5DT Hakkında
CSD87355Q5DT, Texas Instruments tarafından üretilen dual N-channel MOSFET transistördür. 30V drain-source voltajında 45A sürekli drain akımı sağlayan bu bileşen, logic level gate sürüşü (5V) ile çalışır ve asimetrik konfigürasyonda tasarlanmıştır. 8-PowerLDFN (5x6) yüzey montaj paketinde sunulan CSD87355Q5DT, düşük gate şarjı (13.7nC) ve düşük input kapasitansı (1860pF) özellikleri ile hızlı switching uygulamalarında kullanılır. -55°C ile +155°C arasında çalışan bu MOSFET, güç yönetimi, DC-DC konverterler, motor sürücüleri ve anahtarlama uygulamalarında tercih edilir. 1.9V eşik gerilimi ile logic seviyesi uyumlu kontrolcülerle doğrudan interfas edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 45A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate, 5V Drive |
| FET Type | 2 N-Channel (Dual) Asymmetrical |
| Gate Charge (Qg) (Max) @ Vgs | 13.7nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1860pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 155°C (TJ) |
| Package / Case | 8-PowerLDFN |
| Part Status | Active |
| Power - Max | 2.8W |
| Supplier Device Package | 8-LSON (5x6) |
| Vgs(th) (Max) @ Id | 1.9V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
