Transistörler - FET, MOSFET - Diziler

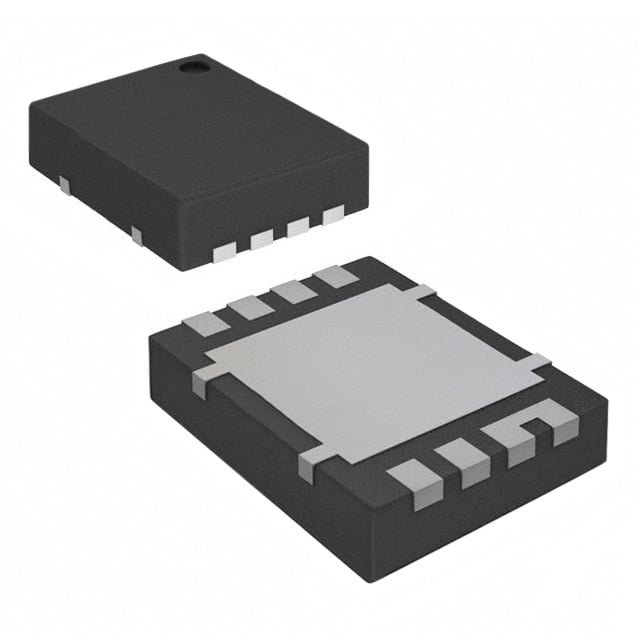

CSD87355Q5D
MOSFET 2N-CH 30V 8LSON
- Üretici
- Texas Instruments
- Paket/Kılıf
- 8-PowerLDFN
- Seri / Aile Numarası
- CSD87355Q5
CSD87355Q5D Hakkında
CSD87355Q5D, Texas Instruments tarafından üretilen dual N-channel MOSFET transistördür. 30V drain-source voltaj değeri ile orta güç uygulamalarında kullanılır. 8-PowerLDFN (5x6) yüzey montaj paketinde sunulan bu bileşen, 12W maksimum güç dağıtabilir. Gate charge değeri 13.7nC olup, giriş kapasitansi 1860pF'dir. -55°C ile +150°C arasında çalışabilir. Threshold voltajı 1.9V'dır. DC/DC konvertörler, anahtarlama güç kaynakları, motor kontrolü ve diğer anahtarlama uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) Asymmetrical |
| Gate Charge (Qg) (Max) @ Vgs | 13.7nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1860pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerLDFN |
| Part Status | Active |
| Power - Max | 12W |
| Supplier Device Package | 8-LSON (5x6) |
| Vgs(th) (Max) @ Id | 1.9V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
