Transistörler - FET, MOSFET - Diziler

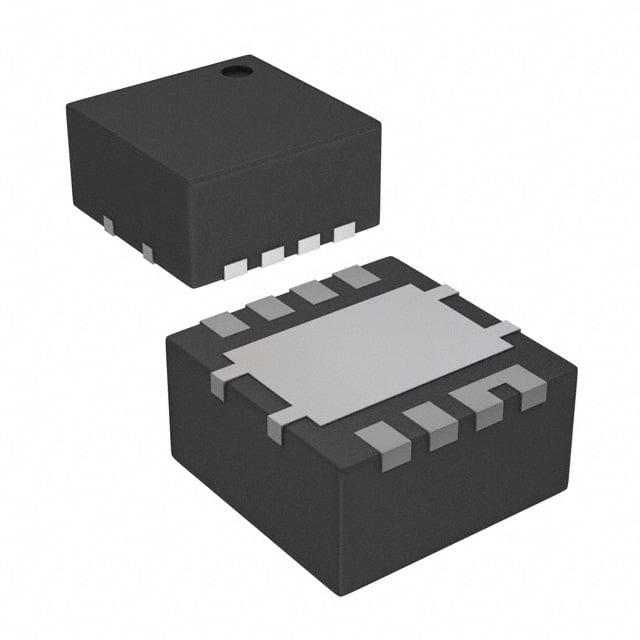

CSD87353Q5D
MOSFET 2N-CH 30V 40A 8LSON
- Üretici
- Texas Instruments
- Paket/Kılıf
- 8-PowerLDFN
- Seri / Aile Numarası
- CSD87353Q5D
CSD87353Q5D Hakkında
CSD87353Q5D, Texas Instruments tarafından üretilen 30V/40A kapasiteli çift N-Channel MOSFET (Half Bridge) entegresidir. 8-LSON (5x6mm) SMD paketinde sunulan bu bileşen, Logic Level gate girişi ile düşük sürücü gerilimleriyle çalışmaya uyumludur. 19nC gate charge ve 3190pF input capacitance özellikleriyle hızlı anahtarlama performansı sunar. Endüstriyel sürücü uygulamaları, güç dönüştürücüler, motor kontrolü ve anahtarlama regülatörlerinde yaygın olarak kullanılır. -55°C ile +150°C arası çalışma sıcaklığı aralığında güvenilir operasyon sağlar. Maksimum 12W güç tüketimi kapasitesi vardır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 40A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 19nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 3190pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerLDFN |
| Part Status | Active |
| Power - Max | 12W |
| Supplier Device Package | 8-LSON (5x6) |
| Vgs(th) (Max) @ Id | 2.1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
